Cutie de joncțiune fotovoltaică

Cutia de joncțiune fotovoltaică produsă de KEXUN în fabrica China este potrivită pentru sistemul fotovoltaic de generare a energiei în tandem, care întreprinde partea importantă de protecție a puterii a invertorului în tandem și a sistemului de rețea electrică. Adoptează protecția fulgerului secundar, iar nivelul de protecție este IP65, care este utilizat pentru instalarea în aer liber pentru a răspunde cerințelor de impermeabil, rezistent la praf, protecție ultravioletă și coroziune prin pulverizare a sării.
Model: KXHLX
Brand: Kexr

Trimite o anchetă

Descriere produs

● Caracteristici cutia de joncțiune fotovoltaică de tip kxhlx

Structura internă a cutiei de joncțiune fotovoltaică este simplă și clară, iar cablarea este îngrijită și rezonabilă. Fiabilitate ridicată și întreținere simplă. Instalarea montată în aer liber se poate adapta la diverse medii dure. Pe lângă materiale și dimensiuni standard, acesta poate fi personalizat în funcție de cerințele utilizatorului.

● Parametri tehnici ai cutiei de joncțiune fotovoltaică de tip KXHLX

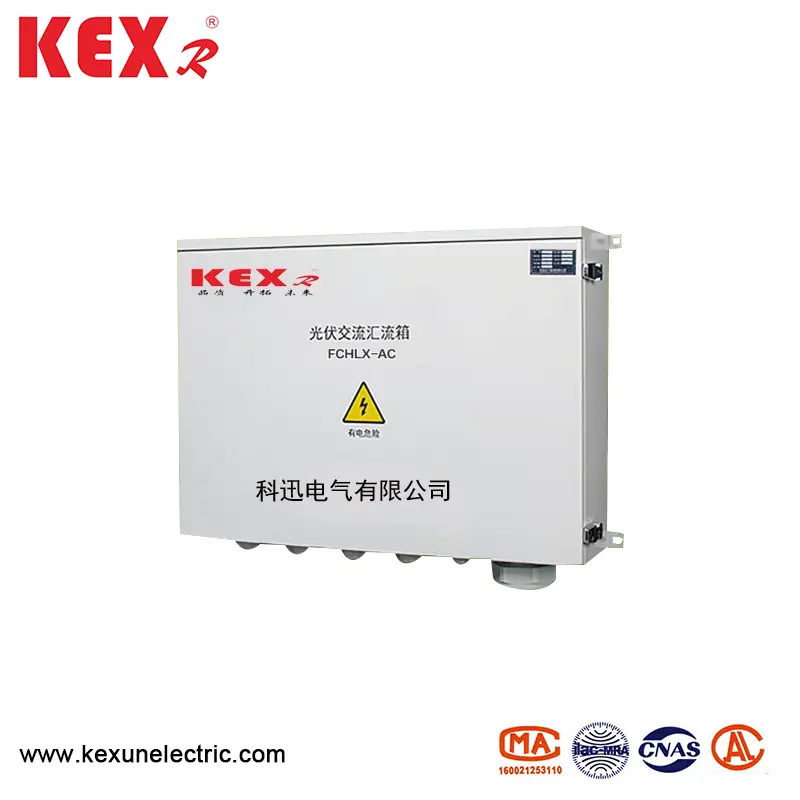

◆ Cutie de joncțiune fotovoltaică de tip AC

Articol	Kxhlx-ac4	Kxhlx-ac4	Kxhlx-ac8
Linii de intrare	1 ~ 4	5 ~ 6	7 ~ 8
Tensiune de intrare maximă	690V
Curentul de intrare a liniilor	0 ~ 100a
Curent de ieșire maxim	250a	400a	630a
Tensiune nominală	480Vac
Nivel de protecție tensiune	480Vac
Capacitatea nominală a fluxului (8/20μs)	20KA (potrivire în conformitate cu cerințele clienților)
Capacitate maximă de debit (8/20μs)	40KA (potrivire în conformitate cu cerințele clienților)
Timpul de răspuns	＜ 25ms
Temperatură și umiditate	Temperatura de lucru ： -40 ~ 85 ℃ ， 95% ， fără condensare și gaz coroziv
Altitudine	Mai puțin de 4000m
Materialul dulapului	Placă de oțel galvanizat la cald/oțel inoxidabil/placă de oțel laminată rece/materiale plastice de inginerie
Gradul IP al cabinetului	IP65
Conexiune prin cablu IP grad	IP66
Dimensiuni de conectare la cablu: WHd	800600200 mm	800800200 mm	8001000200 mm

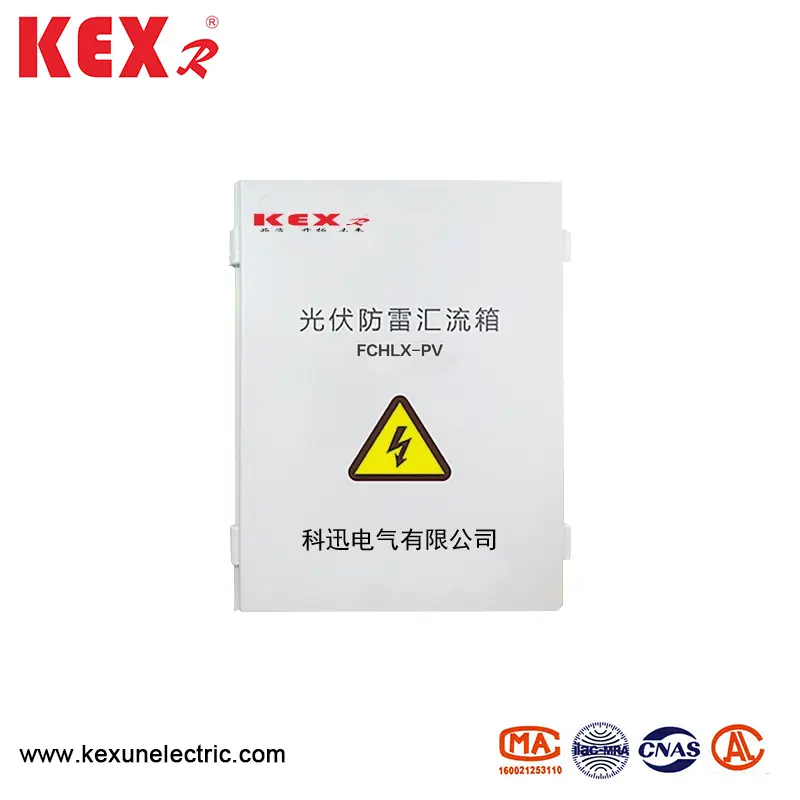

◆ Cutie de joncțiune fotovoltaică de tip DC

Articol		Buchhlx-Pv6 / 2	Buchhlx-Pv6 / 3	Buchhlx-Pv6 / 4
Parametrul electric	Tensiune de curent continuu sistem	1000	1000	1000
	Max fiecare curent de intrare de linie	20a	20a	20a
	Linii de intrare maximă	6	6	8
	Curent de întrerupător de ieșire maxim	32a/40a	20A/32A	20A/32A
	Cantitatea invertorului MPPT	2	3	2
	Linii de ieșire	2	3	2
Protecția fulgerului	Tip de testare	Protecție secundară	Protecție secundară	Protecție secundară
	Curent de descărcare nominală	20ka	20ka	20ka
	Curent de descărcare maximă	40ka	40ka	40ka
	Nivel de protecție tensiune	3.8kV	3.8kV	3.8kV
	Tensiune maximă de lucru continuă	1050V	1050V	1050V
	Poli	3p	3p	3p
	Caracterele structurii	Modul plug-in
Caracteristici de protecție împotriva trăsnetului	Grad IP	IP65
	Comutator de ieșire	DC Circuit Breaker/DC Rotary Deconector
	Conector impermeabil SMC4	Configurare standard
	PV DC Fuse	Configurare standard
	Dispozitiv de protecție împotriva protecției cu supratensiuni PV DC	Configurare standard
	Modul de monitorizare	N
	Diodă antireflexiunii	N
	Material de cutie	PVC
	Metoda de instalare	Tip de atârnare a pereților
	Temperatura de lucru	-25 ~ 55 ℃
	Altitudine	2000m
	A permis umiditatea	0 ~ 95 ％， non-condensare
	Lățime înălțime adâncime (mm)	400300160	500400190	500400190
