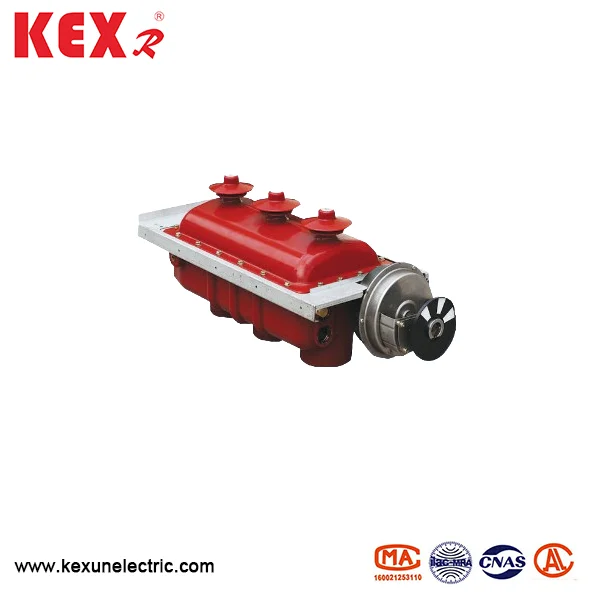

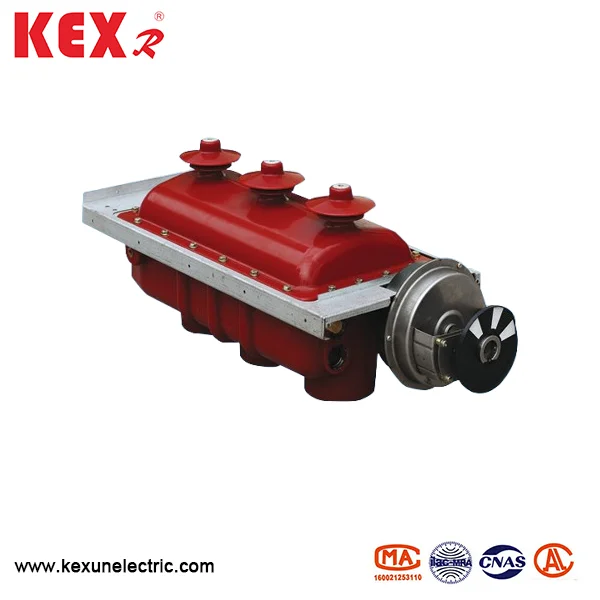

FLRN48-12D Tip SF6 Comutator de încărcare

Comutatorul de încărcare FLRN48-12D SF6 este un produs de comutator de încărcare dezvoltat independent de KEXUN în China Factory în 2008, care este aplicat la unitatea principală XGN15-12SF6. Are economie ridicată, siguranță și fiabilitate, structură simplă, funcționare flexibilă, interblocare fiabilă și instalare convenabilă.
Model: FLRN48-12D
Brand ： Kexr

Trimite o anchetă

Descriere produs

Flrn48 12d Type Sf6 Load Switch

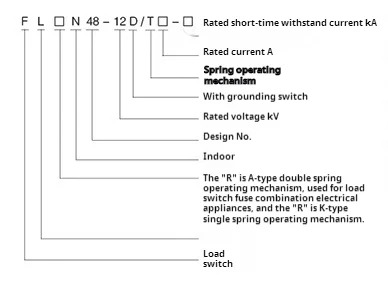

● sensul modelului

Flrn48 12d Type Sf6 Load Switch

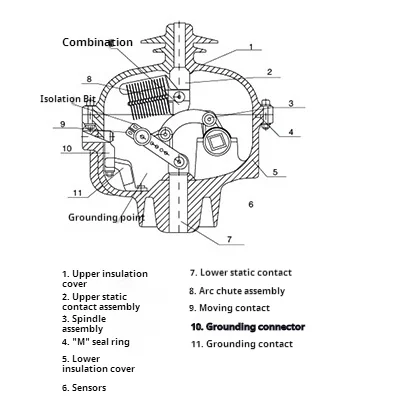

● Structura și principiul

Circuitul principal și circuitul de împământare al comutatorului de încărcare SF6 FLRN48-12D sunt sigilate într-o coajă izolatoare formată din rășină epoxidică prin procesul APGI, care are avantajele unei bune performanțe de izolare și a mediului anti-poluare. Învelișul izolant este alcătuit dintr -un capac izolant superior și o acoperire izolatoare inferioară, care este umplută cu gaz SF6 cu o presiune relativă de 0,4bar. Acoperirea izolatoare inferioară adoptă măsuri locale de membrană cu pereți subțiri și groși, rezistente la explozie, astfel încât să se asigure că, în caz de accident, presiunea de gaz SF6 suprapresidă scade după ruperea filmului de siguranță, iar gazul este pulverizat direct în spatele cabinetului pentru a asigura siguranța personală.

Flrn48 12d Type Sf6 Load Switch

◆ îndeplinește standardul

IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc.

● Utilizarea condițiilor

◆ Temperatură ambientală: temperatura în jurul comutatorului de încărcare FLRN48-12D SF6

Ar trebui să fie -40 ~ 40 ℃

◆ Umiditate: umiditatea relativă medie maximă este ≤ 95% pe zi și ≤ 100% pe lună.

◆ Altitudine: comutatorul de încărcare FLRN48-12D Tip SF6 trebuie să fie instalat la o altitudine de mai jos

2000m.

◆ Capacitate seismică: ≤8

◆ Aerul din jur ar trebui să fie lipsit de poluare evidentă, cum ar fi coroziv, gaze combustibile și vapori de apă și nu ar trebui să existe vibrații violente frecvente.

● Parametrii tehnici ai comutatorului de încărcare FLRN48-12D SF6

Articol	Unitate	FLRN36-12D/T630-20 Tip	FLRN36-12D/100-50 Tip
Tensiune nominală	Kv	12	12
Frecvență nominală	Hz	50	50
Curent evaluat	A	630	100
Frecvența de putere de 1 min rezistență la tensiune/fractură de tensiune	Kv	42/48	42/48
Impuls de fulgere rezistă interfazei/fracturii de tensiune	Kv	75/85	75/85
5 min 0Gauge Frecvența de putere rezistentă la tensiune	Kv	24	24
Curent de stabilitate termică nominală 3 secunde /2 secunde	KA	20/20	20/20
Curent stabil dinamic stabil （Vârf）	KA	50/50	50/50
Curent de închidere de scurtcircuit în scurtcircuit	KA	50/50	125/50
Curent de întrerupere cu buclă închisă	A	630
Curent de întrerupere a sarcinii active nominale	A	630
Curent de încărcare a cablurilor cu curent de rupere	A	10	10
Curent de rupere de scurtcircuitul de scurtcircuit	KA		50
Curent de transfer evaluat	A		1700
Tip de siguranță			XRNT-12KV/100A
Impactul siguranței aruncă energie	J		1 ± 0,5
Viață mecanică	Timp	5000/2000	3000/2000
Distanța dintre corpurile încărcate și izolarea relativă a aerului	mm	≥125	≥125
SF6 Presiunea gazului	bar	0.4	0.4
Sincronizarea deschiderii și închiderii	Domnișoară	≤2	≤2
Rezistența principală a circuitului	copil	≤65	≤65
