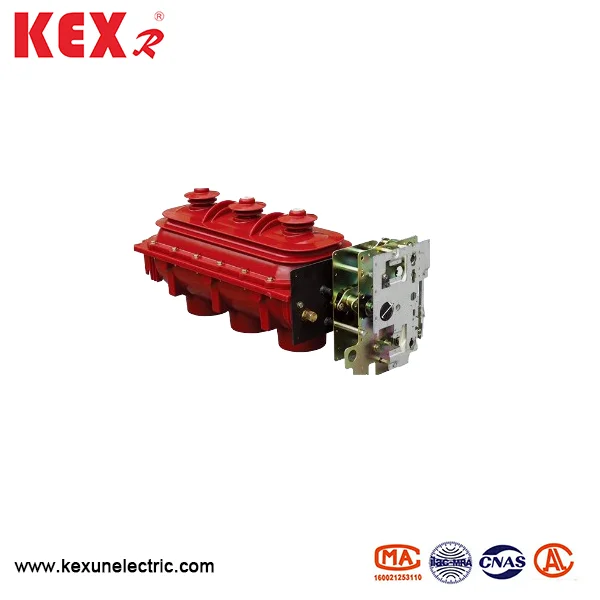

FLRN36-12D Tip SF6 Comutator de încărcare

Comutatorul de încărcare FLRN36-12D SF6 produs special de Kexun în fabrica China utilizează gaz SF6 ca mediu de stingere și izolare a arcului, iar comutatorul nominal este de 12kV. Există trei stații în comutator: închidere, deschidere și împământare. Are caracteristicile volumului mic, instalării și utilizării convenabile și adaptabilitate puternică a mediului.
Model: N36-12D
Brand ： Kexr

Trimite o anchetă

Descriere produs

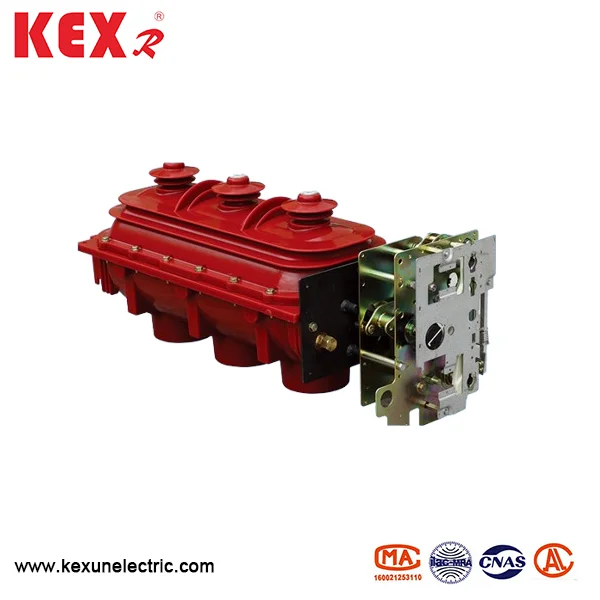

Flrn36 12d Type Sf6 Load Switch

● Zona de aplicație

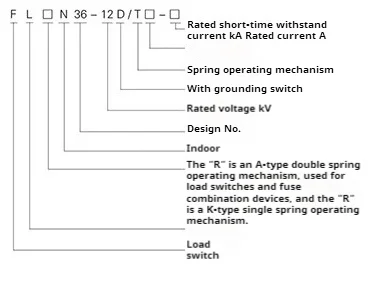

Această serie de întrerupătoare de încărcare sunt împărțite în FLRN36-12D (mecanism de funcționare cu arc unic de tip K) și FLRN36-12D/A (mecanism de funcționare cu arc dublu de tip). FLRN36-12D poate fi combinat într-un comutator de încărcare+siguranțe electrice combinate cu funcții de control și protecție, care pot fi utilizate pentru protecția și controlul sursei de alimentare și stație ca echipamente electrice, în special adecvate pentru dulapurile de rețea de inel, cutii de distribuție a cablurilor și stații de comutare a distribuției.

◆ îndeplinește standardul

IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc.

● Avantajele structurale ale comutatorului de încărcare FLRN36-12D SF6

▶ Înveliș izolant: circuitul principal și circuitul de împământare al comutatorului de încărcare FLRN36-12D SF6

sunt sigilate într-o coajă izolatoare formată din rășină epoxidică prin procesul APGI, care are avantajele unei bune performanțe de izolare și a mediului anti-poluare.

▶ Structura cochiliei de izolație: coaja de izolație este compusă din capace de izolare superioară și inferioară.

▶ Gaz intern: Gazul SF6 cu o presiune relativă de 0,4Bar este umplut în interior, astfel încât să se asigure că suprapresiunea gazului SF6 este pulverizat direct pe canalul din spate al dulapului în caz de accident și pentru a asigura siguranța personală.

▶ Măsuri de protecție: capacul izolant inferior are măsuri rezistente la explozie pentru a asigura în continuare siguranța.

Flrn36 12d Type Sf6 Load Switch

● Utilizarea condițiilor

◆ Temperatură ambientală: temperatura în jurul comutatorului de încărcare FLRN36-12D SF6

Ar trebui să fie -40 ~ 40 ℃

◆ Umiditate: umiditatea relativă medie maximă este ≤ 95% pe zi și ≤ 100% pe lună.

◆ Altitudine: comutatorul de încărcare FLRN36-12D Tip SF6 trebuie să fie instalat la o altitudine de mai jos

2000m.

◆ Capacitate seismică: ≤8

◆ Aerul din jur ar trebui să fie lipsit de poluare evidentă, cum ar fi coroziv, gaze combustibile și vapori de apă și nu ar trebui să existe vibrații violente frecvente.

● Parametri tehnici ai comutatorului de încărcare FLRN36-12D Tip SF6

Articol	Unitate	FLRN36-12D/T630-20 Tip	FLRN36-12D/100-50 Tip
Tensiune nominală	Kv	12	12
Frecvență nominală	Hz	50	50
Curent evaluat	A	630	100
Frecvența de putere de 1 min rezistență la tensiune/fractură de tensiune	Kv	42/48	42/48
Impuls de fulgere rezistă interfazei/fracturii de tensiune	Kv	75/85	75/85
5 min 0Gauge Frecvența de putere rezistentă la tensiune	Kv	24	24
Curent de stabilitate termică nominală 3 secunde /2 secunde	KA	20/20	20/20
Curent stabil dinamic stabil （Vârf）	KA	50/50	50/50
Curent de închidere de scurtcircuit în scurtcircuit	KA	50/50	125/50
Curent de întrerupere cu buclă închisă	A	630
Curent de întrerupere a sarcinii active nominale	A	630
Curent de încărcare a cablurilor cu curent de rupere	A	10	10
Curent de rupere de scurtcircuitul de scurtcircuit	KA		50
Curent de transfer evaluat	A		1700
Tip de siguranță			XRNT-12KV/100A
Impactul siguranței aruncă energie	J		1 ± 0,5
Viață mecanică	Timp	5000/2000	3000/2000
Distanța dintre corpurile încărcate și izolarea relativă a aerului	mm	≥125	≥125
SF6 Presiunea gazului	bar	0.4	0.4
Sincronizarea deschiderii și închiderii	Domnișoară	≤2	≤2
Rezistența principală a circuitului	copil	≤65	≤65
