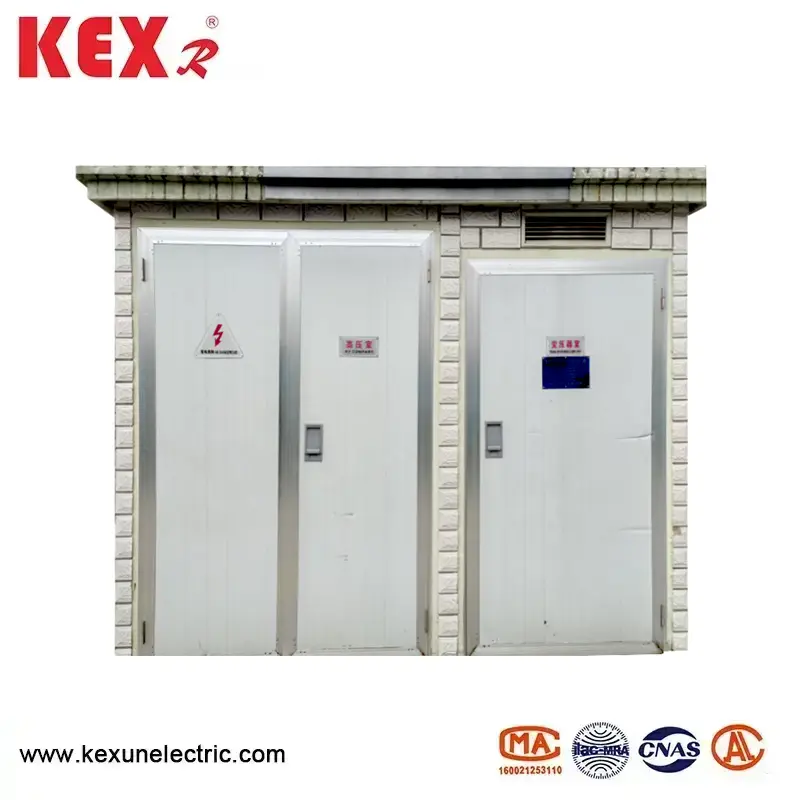

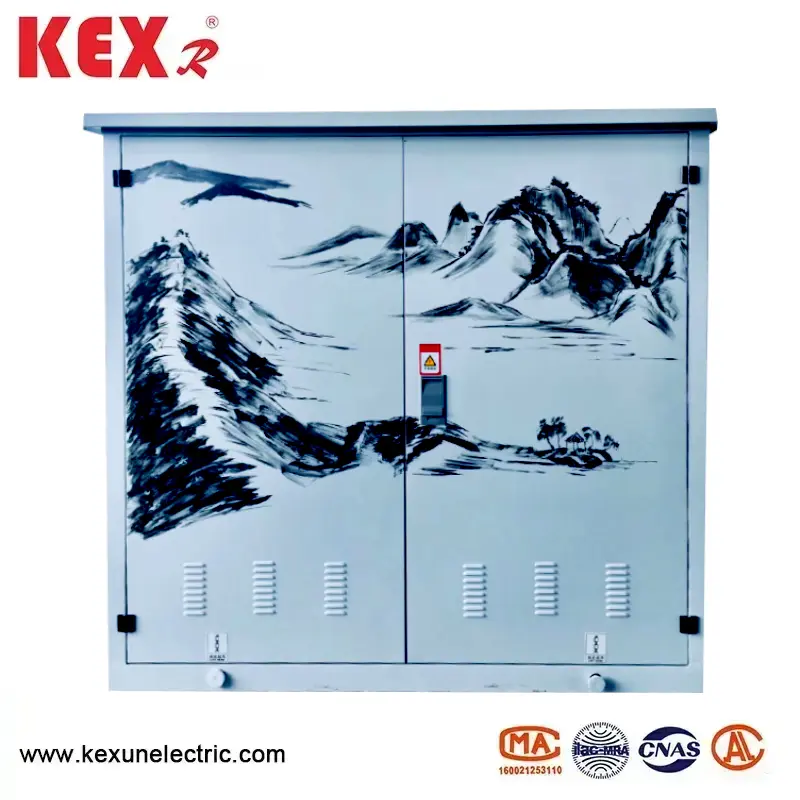

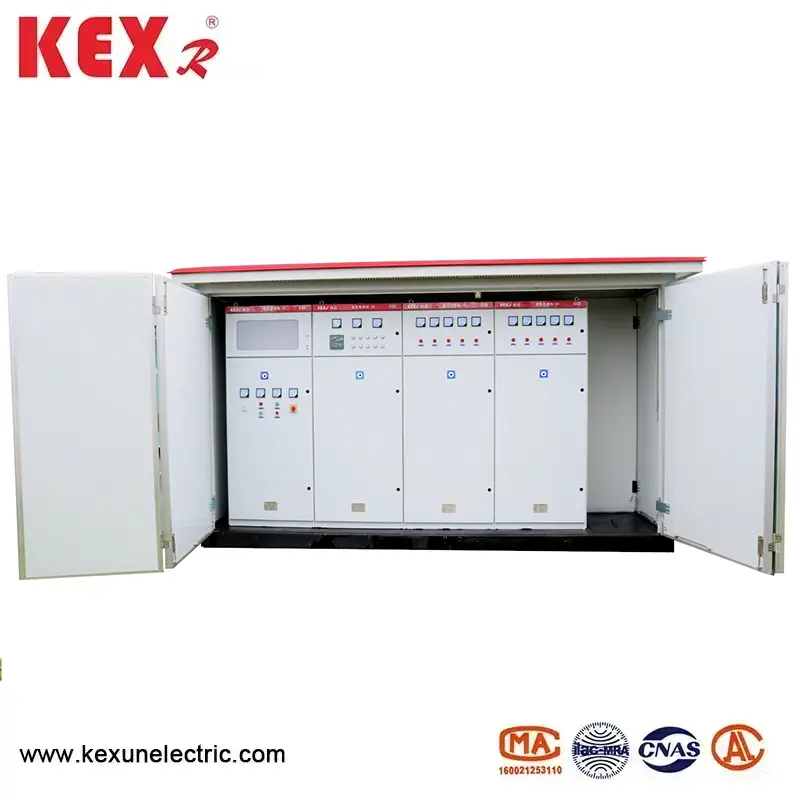

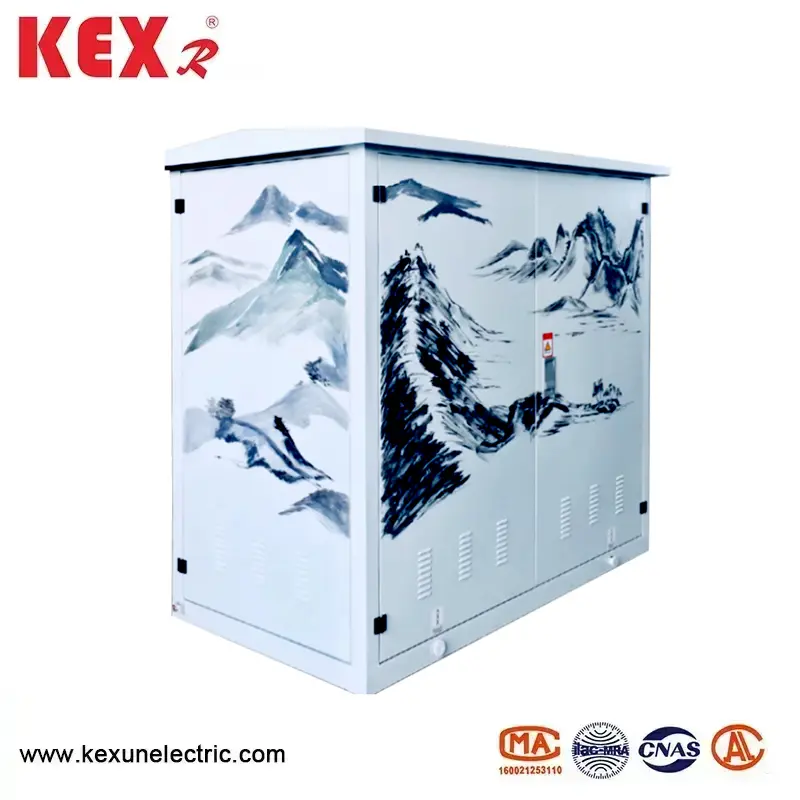

Stația de distribuție urbană

● sensul modelului

● Introducerea produsului de tip YB-12 Substația de distribuție urbană

◆ Structura integrală

Substația de distribuție urbană împărțită în principal în trei părți: camera de comutare de înaltă tensiune, camera transformatoarelor și camera de comutare de joasă tensiune, care poate fi transportată separat.

Substația adoptă un design unic de disipare a căldurii cu ciclu mare pentru a asigura nivelul de creștere a temperaturii produsului, iar etanșarea separată între camere nu va forma schimb de căldură între camere.

Învelișul stației de distribuție urbană este confecționat din placă de oțel inoxidabil de înaltă calitate.

Toate părțile structurii plăcii de oțel au fost supuse unui tratament special anticorroziune, iar structura plăcii din oțel inoxidabil are o rezistență puternică la coroziune și o rezistență mecanică bună.

Substația THS poate fi instalată direct în interior, fără fundație suplimentară de construcție, care economisește costuri și spațiu și este convenabil de instalat.

◆ Cameră de înaltă presiune SF6 Switchgear cu gaz, dezvoltat în mod independent de compania noastră, este adoptat pentru înaltă tensiune, iar toate comutatoarele și barele sunt sigilate într-o cutie de oțel inoxidabil închisă, fără cadavre încărcate exterior. Funcționare sigură și fiabilitate ridicată; Proiectare complet modulară, toate modulele pot realiza modul de conectare a ieșitării laterale și expansiunea de vârf în funcție de cerințele de consum de energie și să răspundă nevoilor schemei de alimentare cu energie maximă în măsura maximă.

◆ Cameră de joasă presiune Liniile de intrare laterale și de ieșire de joasă tensiune sunt realizate din noi întrerupătoare de carcase modelate, care au dimensiuni mici, fără arcuire și ușor de înlocuit. Controler de protecție integrant inteligent multifuncțional și nou dispozitiv de compensare a puterii reactive integrate.

◆ Camera transformatoarelor Transformatorul este complet izolat cu rășină epoxidică, iar nivelul de izolare și rezistență la căldură este F, iar transformatorul nu are materiale care suportă combustie și nu produce niciun gaz sau alte produse intermediare care nu sunt conducătoare pentru mediu în timpul operației, deci are caracteristicile unei bune retardanțe de flacără, protecției mediului și economiei de energie.

◆ Conexiune internă Transformatorul de tensiune și comutatorul solid chinezesc sunt conectate de accesoriile de cablu izolate solide ale companiei, care sunt sigure, fiabile și complet izolate.

● Partea de înaltă presiune

Tensiunea înaltă a stației integrate inteligente este, în general, protejată de un aparat electric combinat de combinație de comutator de încărcare. După ce siguranța este suflată într-o fază, călătoriile de legătură trifazate. Comutatorul de încărcare poate fi selectat din aer comprimat, vid, hexafluorură de sulf etc., iar mecanismul de funcționare poate fi distribuit pentru a realiza actualizarea automată. Siguranța este o siguranță de limitare a curentului de înaltă tensiune cu un atacant, care are o acțiune fiabilă și o capacitate mare de rupere. Consultați tabelul de mai jos pentru principalii parametri tehnici. Pentru transformatoarele peste 800kVA, pot fi selectate întrerupătoare de circuite de vid, cum ar fi Zn12, Zn28 și VS1

● Partea de joasă presiune

Comutatorul principal de pe partea de joasă tensiune adoptă întrerupător de circuit universal sau inteligent pentru protecție selectivă; Comutatorul de ieșire adoptă un nou tip de comutator de coajă din plastic cu volum mic și arcuire scurtă, până la 30 de circuite; Dispozitivul de compensare a puterii reactive inteligente de urmărire automată are moduri de comutare de contactor și contact fără contact pentru ca utilizatorii să aleagă.

● Transformatorul stației de distribuție urbană

Substația integrată inteligentă adoptă transformatoarele din seria S9, S10 și S11, cu ulei scăzut, și poate alege, de asemenea, transformatoare de rășină-extremely-mici sau Nomex, de tip uscat, de tip uscat, cu niveluri mici sau Nomex. Partea de jos este echipată cu un cărucior, iar transformatoarele pot intra și ieși cu ușurință.

◆ Parametri tehnici ai comutatorului de încărcare

◆ Parametri tehnici ai siguranței de înaltă tensiune

◆ Parametri tehnici ai întrerupătorului de joasă tensiune

● Diagrama dimensiunii aspectului
