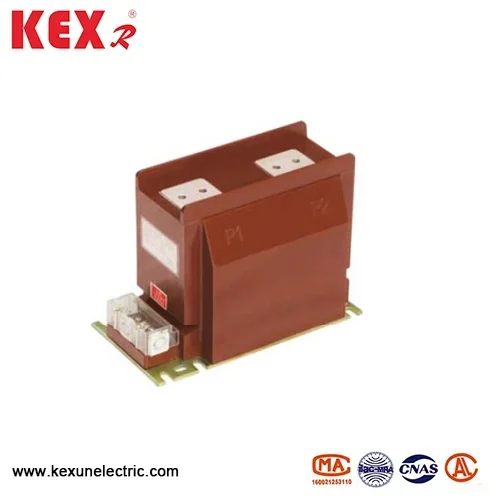

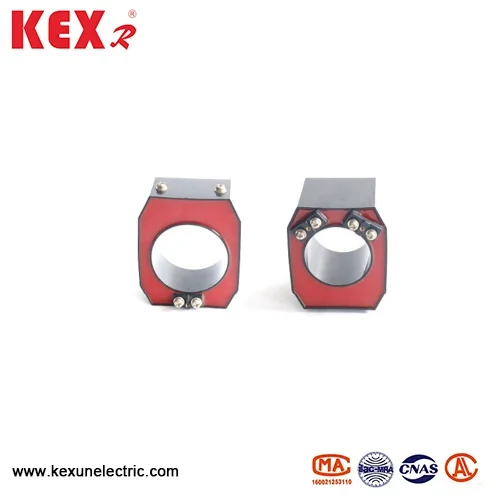

Transformator al cabinetului umplut cu gaz
Transformatorul de instrumente pentru cabinet umplut cu gaze LMZT-10 este un transformator de curent de tip bus de 10kV obișnuit, produs de Kexun în China Fabricy. Parametrii reali sunt supuși datelor tehnice ale producătorului. O atenție deosebită ar trebui acordată potrivirii gradului precis și a încărcăturii nominale la selectarea tipului.
Model: LMZT-10
Brand ： Kexr
Model: LMZT-10
Brand ： Kexr
● Model Semnificația transformatorului de instrumente pentru dulapuri umplute cu gaz
L － Tecurent Transformer
M － through the Heart
Z －Pouring Tip
T － Closed Tip
10 － Clasa de tensiune （KV）
● Caracteristica de proiectare a transformatorului de instrumente de tip LMZT-10 de tip LMZT-10
◆ Tip de izolație: turnare cu rășină epoxidică și structură total închisă
◆ Metoda de instalare: bare de bus prin tip și montare fixă
◆ Configurație de înfășurare: design dublu de înfășurare și miez toroidal
● Scenarii tipice de aplicare ale LMZT-10 Tipul dulapului umplut cu gaz Transformator

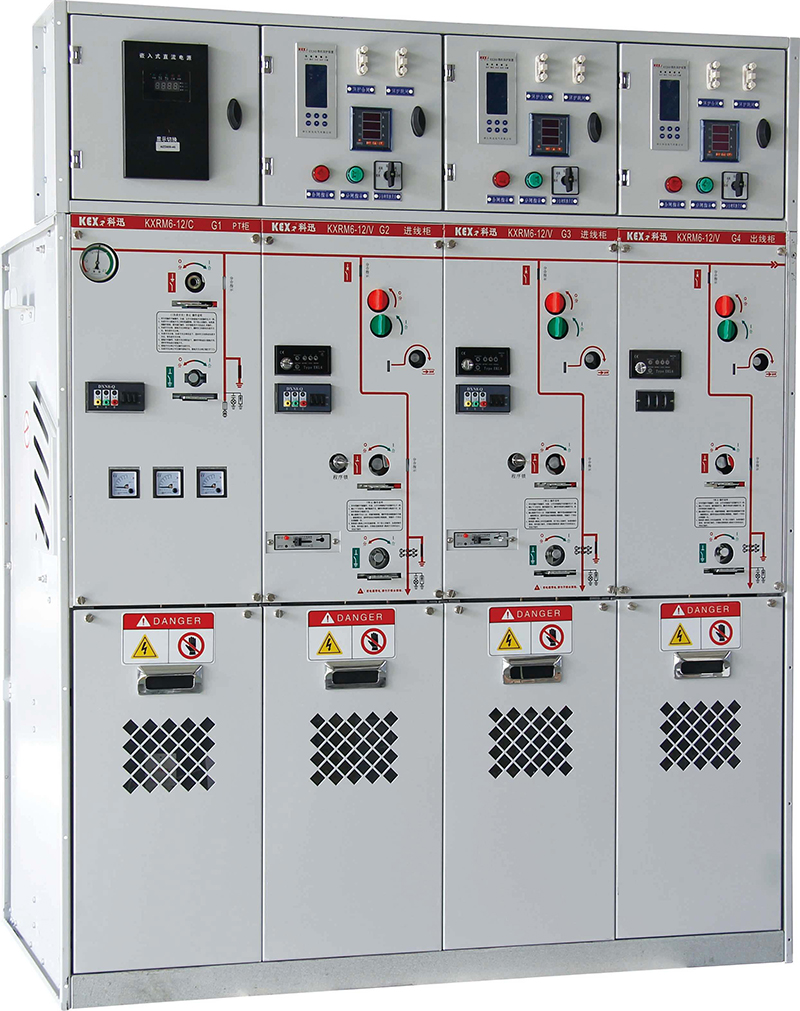

▶ Dulap de comutator (comutator de 10kV)
▶ Substația compactă
▶ Distribuția energiei industriale
● LMZT-10 Instrumente de cabinet umplut cu gaz Tabelul de parametri tehnici
Raportul de curent nominal, nivelul de precizie și încărcarea nominală a transformatorului de instrumente pentru dulapuri umplute cu gaz sunt prezentate în tabelul următor. Curentul secundar nominal este 5a sau 1a.
|
Scop |
Măsurarea CT |
Protecția CT |
CT dublu șerpuitor |
|||||||
|
Curent primar nominal |
Sarcina evaluată de precizie (VA) |
Sarcina evaluată de precizie (VA) |
Sarcina evaluată de precizie compozită (VA) |
|||||||
|
0,2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

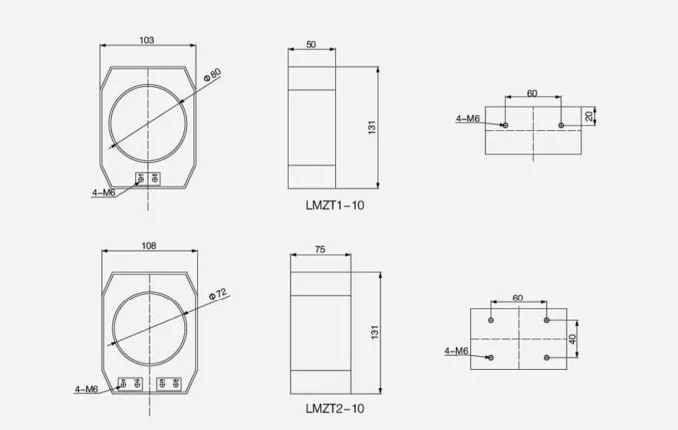

● Dimensiuni ale transformatorului de instrumente pentru dulapuri umplut cu gaz LMZT-10
