Subntația americană de tip trifazată de tip trei-faza

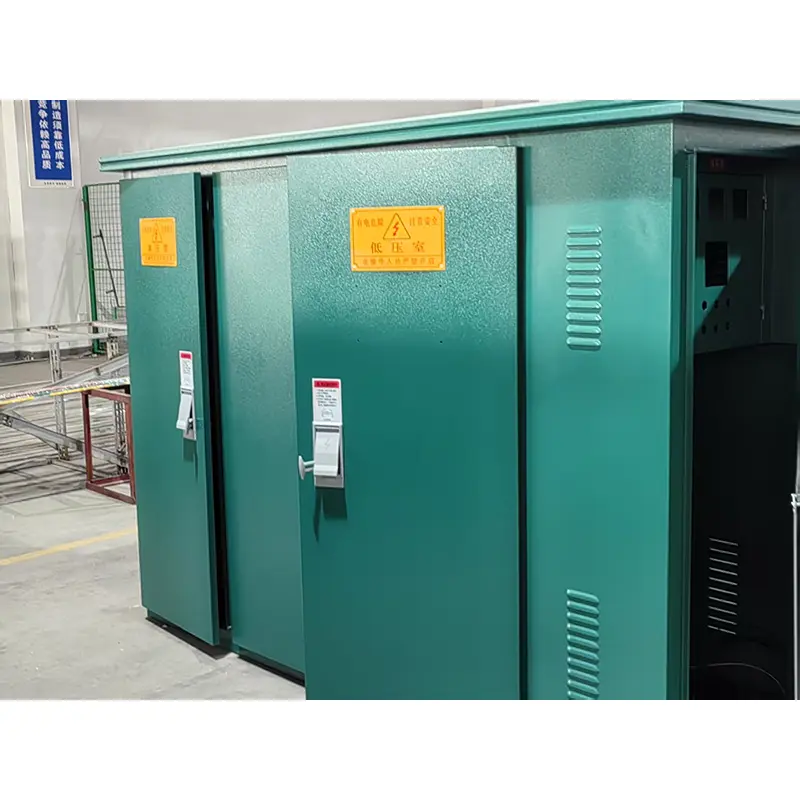

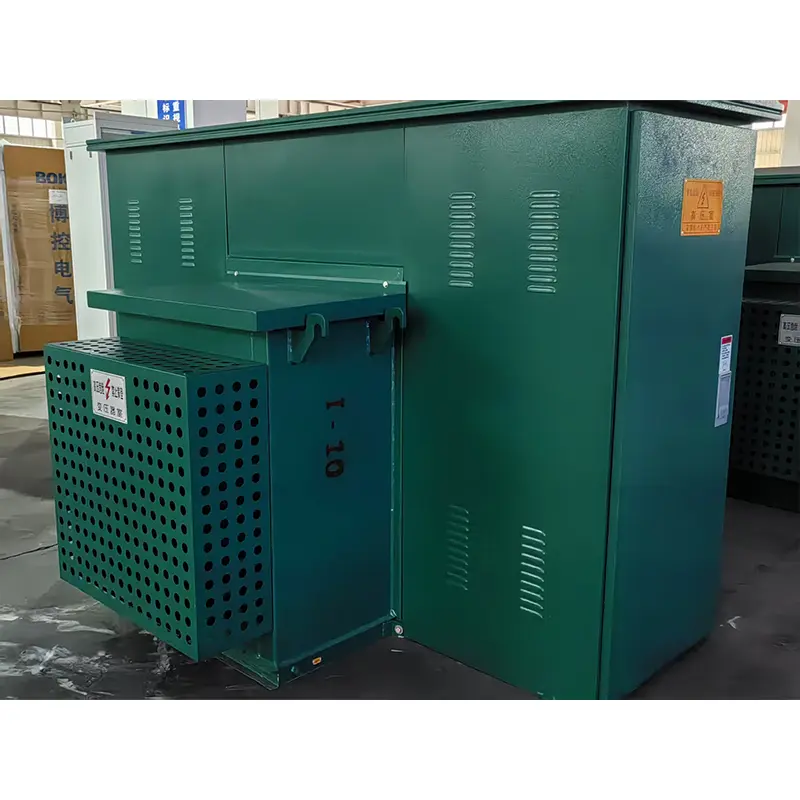

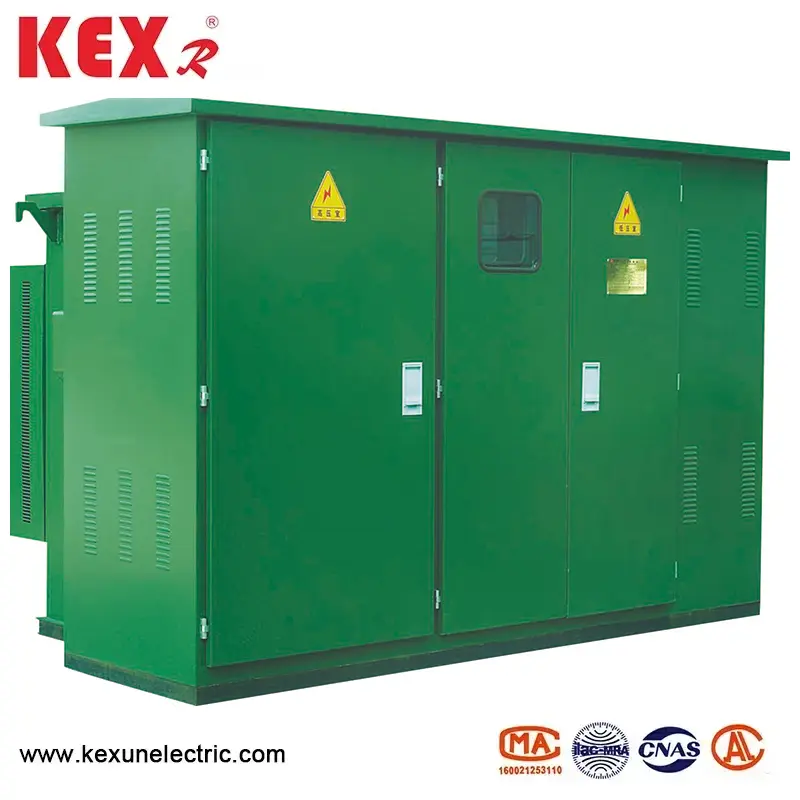

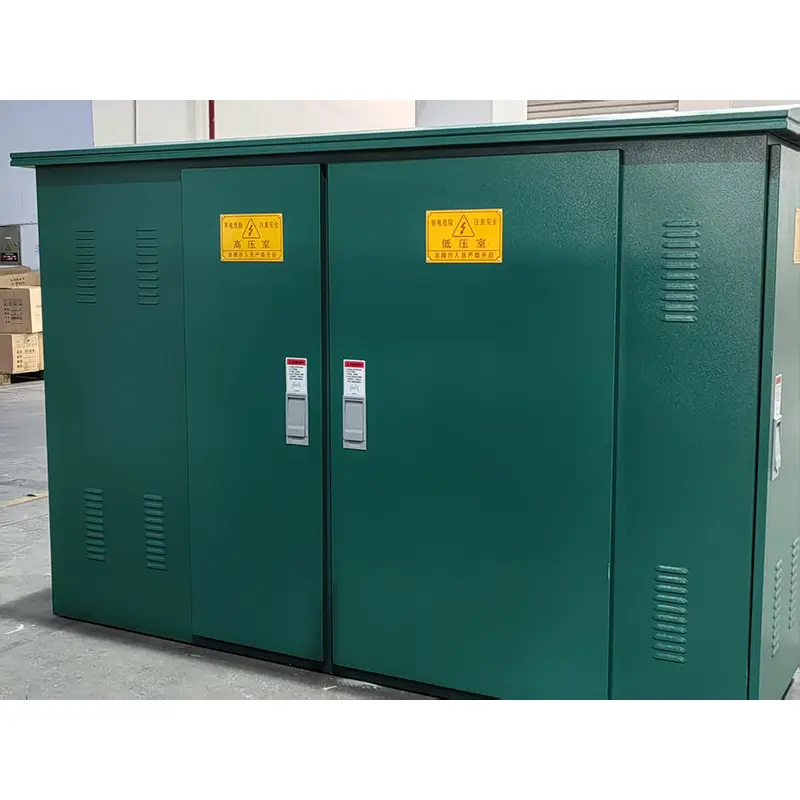

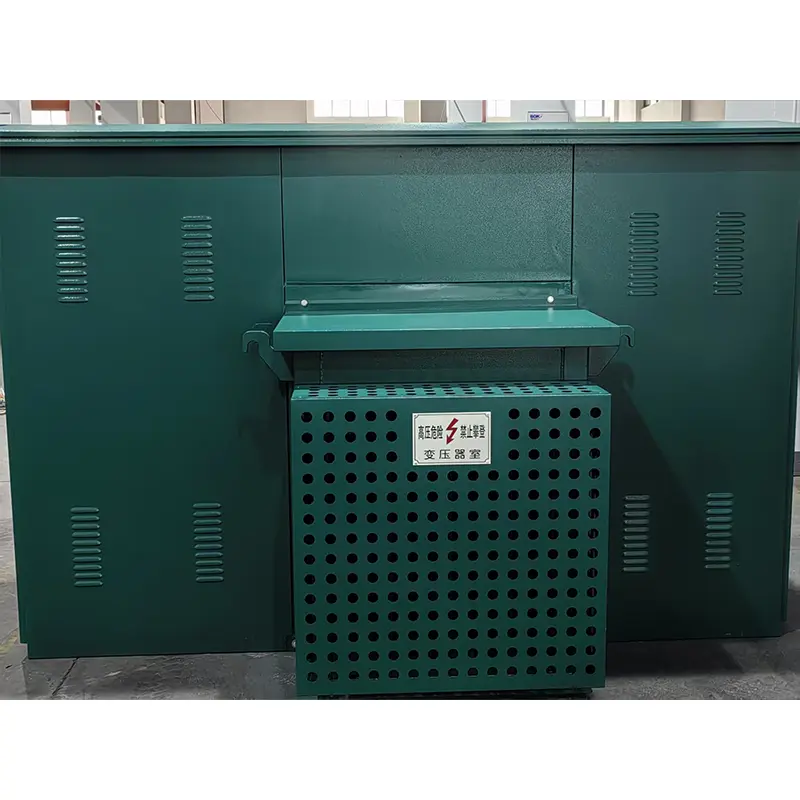

ZBW-12 de tip American de tip trei-fază, sub-stație montată cu pad, produsă de producătorul China KEXR, este o stație cu structură simplă, spațiu mic la etaj și izolație puternică, care este potrivită pentru tensiunea nominală de 10kV.
Model: ZBW-12
Brand ： Kexr

Trimite o anchetă

Descriere produs

● Substația montată cu tampoane în materie trifazată de tip american folosind condiții

◆ Temperatura ambientală: Temperatura ambiantă în jurul stației de tip trifazate de tip trei-faza, montată cu pad ar trebui să fie de -30 ~ 40 ℃.

◆ Altitudine: Substația americană de tip trifazată de tip trei-faza trebuie instalată sub 4000m;

◆ Viteza vântului: echivalent cu 34m/s (nu mai mult de 700pa);

◆ Umiditate: umiditatea relativă zilnică medie nu este mai mare de 95%; Valoarea lunară a umidității relative nu este mai mare de 95%;

◆ Propro -șocuri: accelerația orizontală nu este mai mare de 0,4 m/s²

, iar accelerația verticală nu este mai mare de 0,15 m/s²

◆ Înclinarea site-ului de instalare: Înclinarea instalării de stație de tip trei-faza de tip trei-faza nu este mai mare de 3

◆ Mediu de instalare: aerul din jur nu este în mod evident poluat de gazele corozive și combustibile și nu există vibrații violente pe locul de instalare

◆ Când comandați acest produs dincolo de condițiile de mai sus, puteți negocia cu KEXR

● Parametri tehnici de tip ZBW-12 de tip american de tip trifazat, montat pe pad

Număr de serie	Articol	Unitate	Parametri tehnici
1	Tensiune nominală	kv	10/0,4
2	Tensiune de funcționare maximă	kv	12
3	Frecvență nominală	Hz	50
4	Capacitate nominală	Kva	150-1600
5	Frecvența puterii de 1 min	kv	35
6	Tensiune cu impuls de fulgere	kv	75
7	Metoda de răcire		Onan
8	Curentul de rupere a siguranței de rezervă de înaltă tensiune	kA	50
9	Curentul de rupere a siguranței plug-in	kA	2.5
10	Temperatura mediului	℃	-35 ~ 40
11	Temperatura admisibilă a bobinei crește	℃	65
12	Reglarea tensiunii fără sarcină		± 5% sau ± 2*2,5%
13	Nivel de zgomot	DB	50
14	Grad IP		IP43

Transformatorul

Substația de tip American de tip American de tip American KEXR adoptă noua transformatoare inundate cu ulei trifazat S9 și S11 au avantajele pierderilor scăzute de fără sarcină, creșterea scăzută a temperaturii, zgomot scăzut și înălțime scăzută. Pierderea fără sarcină și pierderea de încărcare a transformatorului sunt mai mici decât cele ale transformatorului original S9, atingând în prezent nivelul avansat intern. Transformatorul este dintr -o structură complet sigilată, care izolează efectiv poluarea aerului și degradarea izolației cauzate de umiditate. O pernă de aer de 40-90 mm este lăsată în partea de sus a rezervorului de petrol, care poate juca rolul de disipare a căldurii și răcire împreună cu ondulările cochiliei rezervorului de ulei și poate reduce eficient presiunea internă.

Dimensiuni și greutate

Capacitate	A	B	C	H	Greutate （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630KVA	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Dimensiunea conturului de tip ZBW-12 de tip american de tip trei-faza, montată cu padotă

ZBW-12 American de tip trifazat cu tampoane Montate de PAD Dimensiuni standard
Capacitate (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
