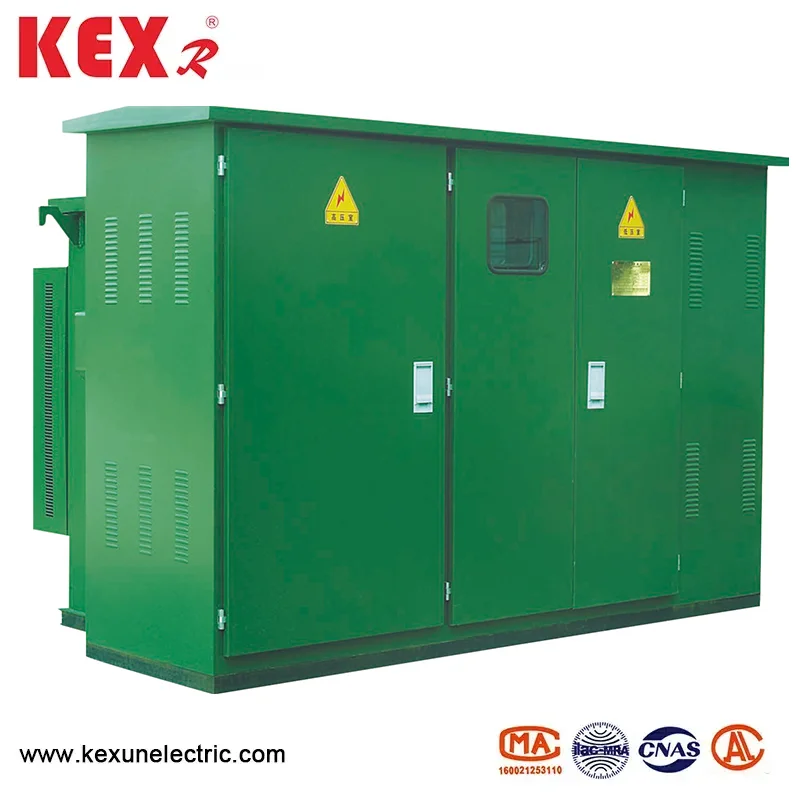

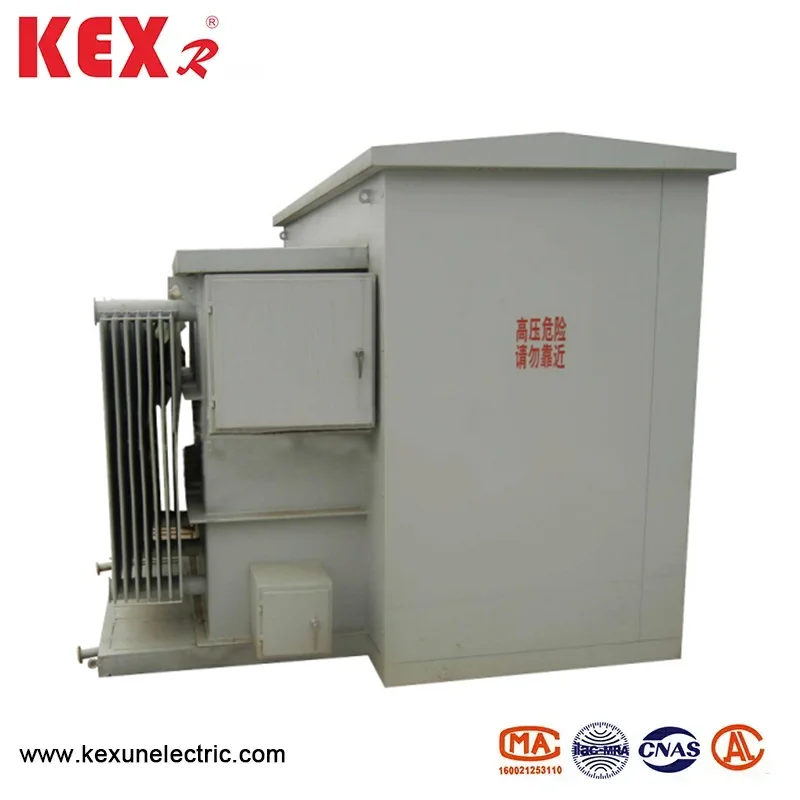

Transformator de tip American de tip Pad

Transformatorul de tip American de tip PAD, produs de China Fabricarea KEXUN este un transformator integrat și modular de distribuție mic, care are caracteristicile structurii compacte, instalației convenabile și o bună protecție și este utilizat pe scară largă în rețelele de distribuție urbană, sferturi rezidențiale, zone comerciale și consum de energie industrială.
Model: ZBW-12
Brand ： Kexr

Trimite o anchetă

Descriere produs

Transformatorul american montat pe TypePad are următoarele caracteristici principale.

◆ Proiectare compactă

Dimensiuni mici, mai puțin spațiu de podea, potrivit pentru locuri cu spațiu limitat.

Structura de transformare de tip box american este adoptată, care este de obicei instalată pe o placă de beton montată.

◆ Structura pre-asamblată

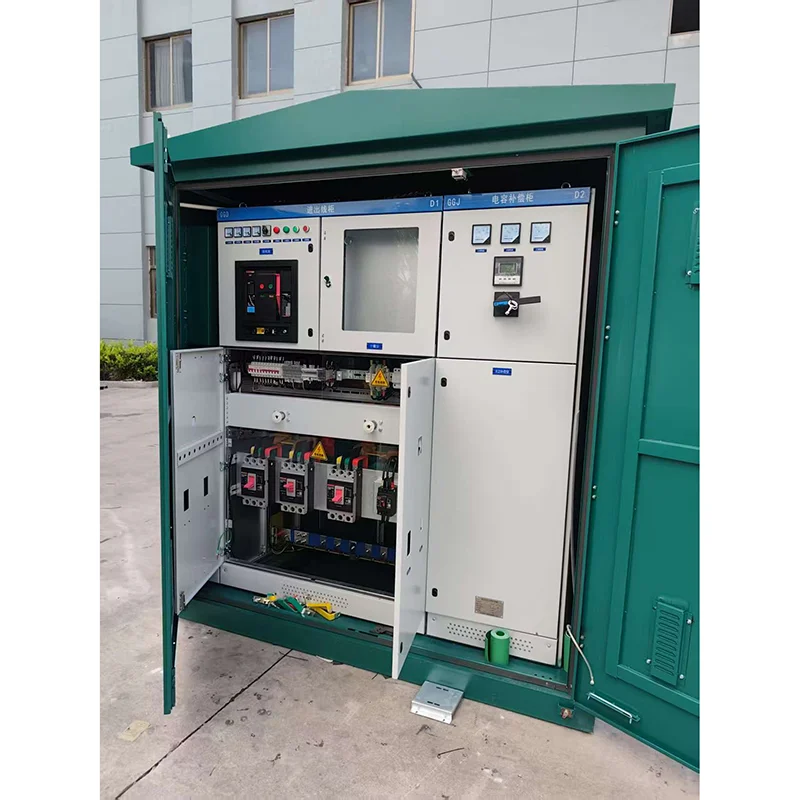

Completați integrarea întrerupătorilor de înaltă și joasă tensiune, transformatoare și dispozitive de protecție înainte de a părăsi fabrica pentru a reduce volumul de muncă al instalației la fața locului.

Adoptați structura complet sigilată, rezistența la umiditate, rezistența la praf și rezistența la coroziune.

◆ Sigur și fiabil

Adoptați un design complet de izolare pentru a reduce riscul de șoc electric.

Are funcțiile de suprasarcină, scurtcircuit și protecție la temperatură și rulează stabil.

◆ Întreținere ușoară

Este adoptat capul de cablu plug-in american (cap de cablu al cotului), ceea ce este convenabil pentru instalarea rapidă și înlocuirea. Proiectarea ușii de acces este rezonabilă și convenabilă pentru funcționare și întreținere.

◆ Adaptabilitatea puternică

Transformatorul montat pe pad-ul american este potrivit pentru mediul în aer liber, nivelul de protecție ajunge de obicei IP67.

Proiectarea personalizabilă poate satisface diferite niveluri de tensiune (cum ar fi 10kV/0,4kV) și cerințele de capacitate (cum ar fi 50KVA ~ 1600KVA). ◆

● Scenarii comune de aplicații ale transformatorului de tip american de tip American

Rețea de distribuție arbană: este potrivită pentru transformarea distribuției de energie a străzilor și comunităților și reduce zona ocupată.

✅ Zona rezidențială: design liniștit, potrivit pentru alimentarea cu energie electrică în zonele rezidențiale.

✅ Centru comercial: frumos și compact, fără a afecta aspectul orașului.

✅ Parcul industrial: adaptat la mediul dur cu o fiabilitate ridicată.

✅temporană consumul de energie: cum ar fi șantierele de construcții, expozițiile etc., care este convenabil pentru implementarea rapidă.

● Parametri tehnici ai transformatorului utilizați de American Type Tip Transformer Moneded

Număr de serie	Articol	Unitate	Parametri tehnici
1	Tensiune nominală	kv	10/0,4
2	Tensiune de funcționare maximă	kv	12
3	Frecvență nominală	Hz	50
4	Capacitate nominală	Kva	150-1600
5	Frecvența puterii de 1 min	kv	35
6	Tensiune cu impuls de fulgere	kv	75
7	Metoda de răcire		Onan
8	Curentul de rupere a siguranței de rezervă de înaltă tensiune	kA	50
9	Curentul de rupere a siguranței plug-in	kA	2.5
10	Temperatura mediului	℃	-35 ~ 40
11	Temperatura admisibilă a bobinei crește	℃	65
12	Reglarea tensiunii fără sarcină		± 5% sau ± 2*2,5%
13	Nivel de zgomot	DB	50
14	Grad IP		IP43

◆ Comparația pierderii diferitelor tipuri de transformatoare

Capacitate (KVA)	Tensiune9 (kV)		Grupul de conectare	Curent fără încărcare%			Fără pierdere de încărcare %			Tensiune de impedanță%	Pierderea sarcinii (W)
Capacitate (KVA)	HV	Lv	Grupul de conectare	S9	S10	S1	S9	S10	S1	Tensiune de impedanță%	Pierderea sarcinii (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Tabelul parametrilor tehnici ai comutatorului de încărcare adoptat

Articol	Nume	Unitate	315a	630a
Tensiune nominală		Kv	12	12
Curent maxim		A	315	630
Frecvență nominală		Hz	50	50
Curent de închidere de scurtcircuit în scurtcircuit		KA	31.5	50
Evaluat pe termen scurt rezistent la curent		KA	12.5	50
Timp evaluat pe termen scurt		S	2	2
Viață mecanică		Timp	2000	2000
Test de impuls fulger	Fază la pământ	Kv	75	75
Test de impuls fulger	Fractură de izolare		85	85
Frecvența de lucru de 1 minut de rezistență la tensiune	Fază la pământ		42	42
Frecvența de lucru de 1 minut de rezistență la tensiune	Fractură de izolare		48	48
Vârful evaluat cu curent		KA	31.5	50

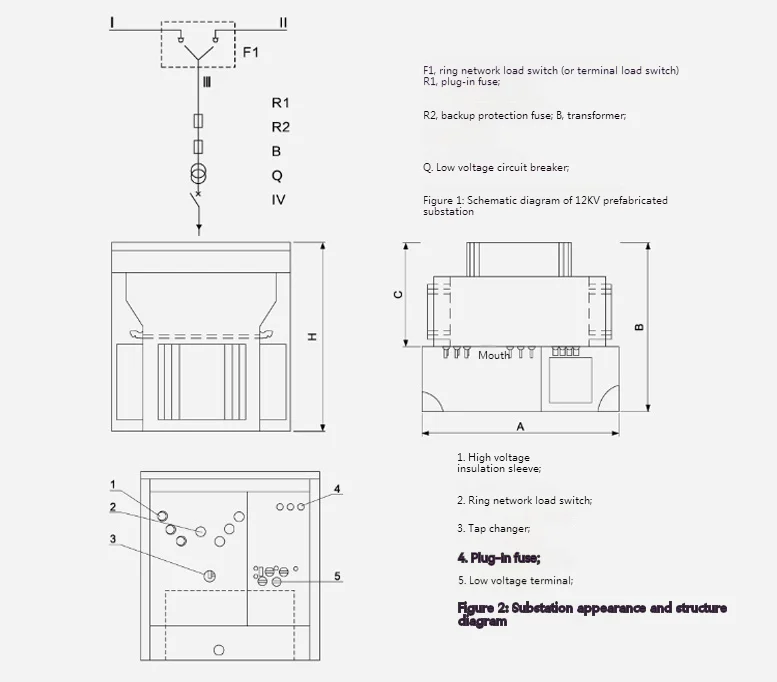

◆ Dimensiunile transformatorului de tip American de tip Pad

American Type Pad Mounted Transformer

ZBW-12 preinstalate American Box Tip Substație Dimensiuni Standard
Capacitate (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
