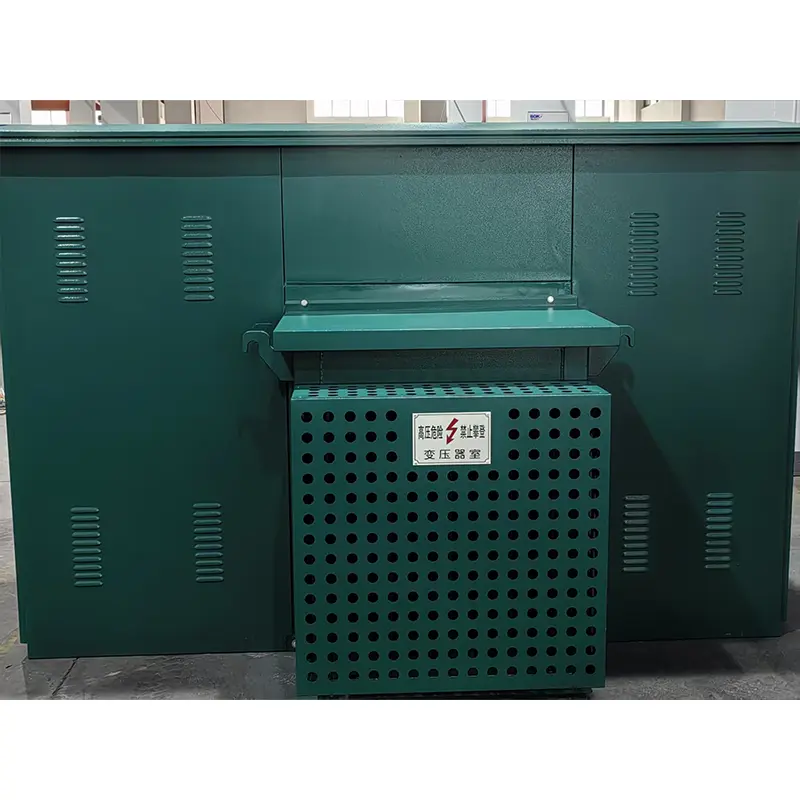

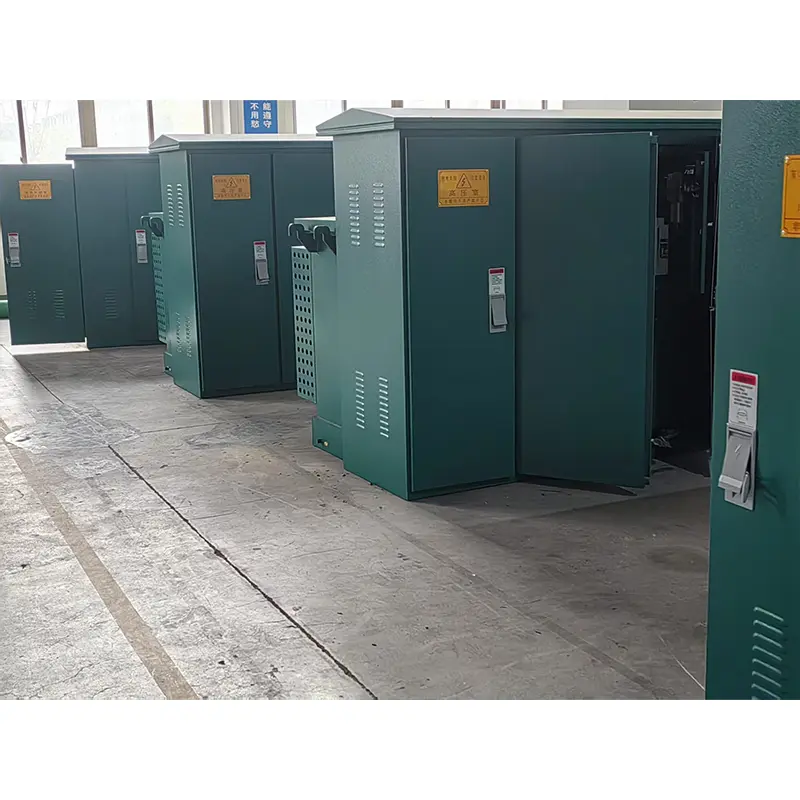

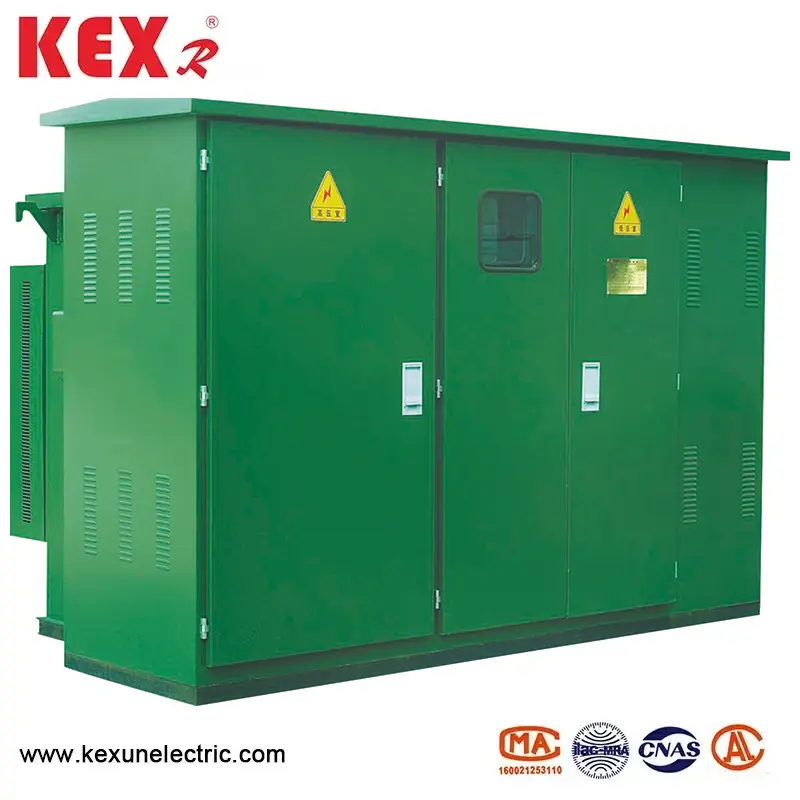

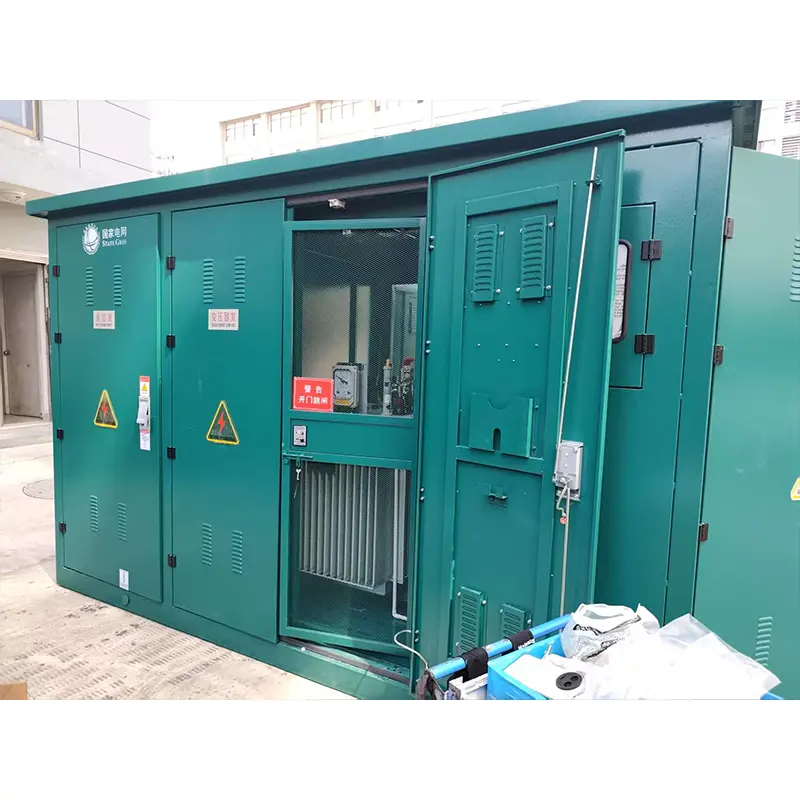

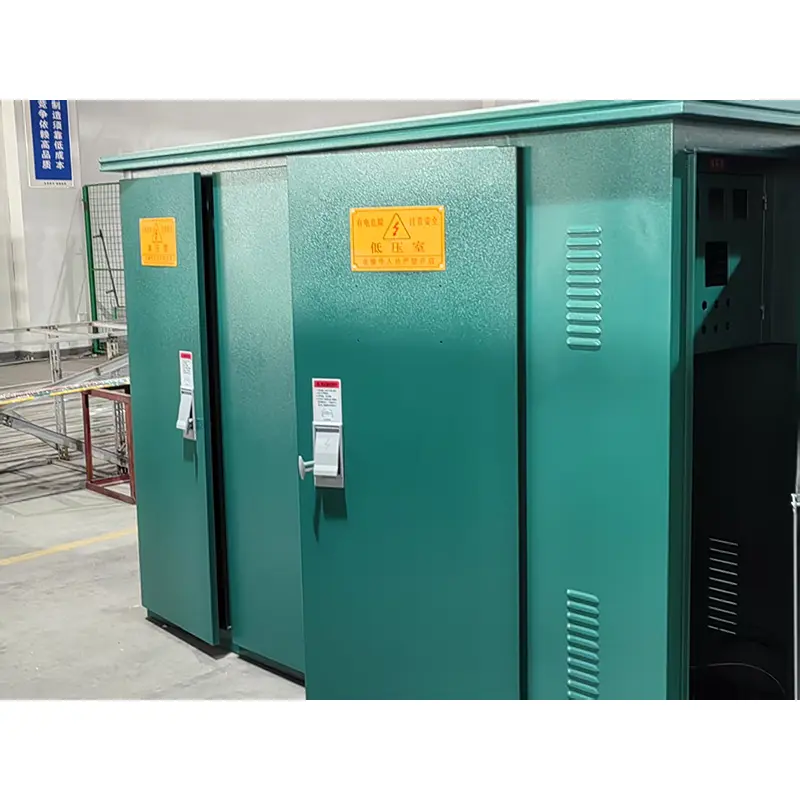

Transformator de tip american închis

Transformatorul închis de tip american, care este produs de KEXR, un furnizor de echipamente de transmisie și distribuție de putere în China, este o stație comună, care este utilizată în principal în sistemul de distribuție de 10kV și are caracteristicile structurii compacte, instalație convenabilă, nivel de protecție ridicat și întreținere convenabilă.
Model: ZBW-12
Brand ： Kexr

Trimite o anchetă

Descriere produs

● Componente cheie ale descrierii transformatorului de tip american închis

◆ Unitate de înaltă tensiune

Comutatorul de încărcare impersat cu ulei: Operația cu trei stații (Oprire-deschidere a închiderii) Durata mecanică este de 2000 de ori.

Siguranță de protecție: opțional Bay-O-Net (siguranță dublă sensibilă) sau tip de e-rată.

Protecția completă a gamei (suprasarcină+scurtcircuit)

◆ Transformator

Transformatorul închis de tip american adoptă tipul american de imersiune standard de ulei (ulei mineral sau bio-ulei opțional)

Conexiune de înfășurare: △/y (opțional pentru 208Y/120V sau 480Y/277V)

Limită de creștere a temperaturii: ≤ 65K (la 55 ℃ temperatura ambiantă)

◆ Unitate de joasă tensiune

Configurați întrerupătorul principal (conform NEMA AB1)

Circuitul ramurilor standard:

225A comutator principal

8-12 Road 20-100a Circuit de ramură

● Transformatorul închis de tip american folosind condiții

◆ Temperatura ambientală: Temperatura ambientală a transformatorului închis de tip american ar trebui să fie de -30 ~ 40 ℃

◆ Altitudine: Transformatorul închis de tip ZBW-12 trebuie să fie instalat mai puțin de 4000m

◆ Viteza vântului: echivalent cu 34m/s (nu mai mult de 700pa)

◆ Umiditate: umiditatea relativă zilnică medie nu este mai mare de 95%; Valoarea lunară a umidității relative nu este mai mare de 95%

◆ Strângerea de șoc: accelerația orizontală nu este mai mare de 0,4 m/s², iar accelerația verticală nu este mai mare de 0,15m/s²

◆ Înclinarea instalării transformatorului închis de tip american: nu mai mult de 3

◆ Mediu de instalare: aerul din jur nu este în mod evident poluat de gazele corozive și combustibile și nu există vibrații violente pe locul de instalare

◆ Când comandați acest produs dincolo de condițiile de mai sus, puteți negocia cu compania noastră.

● Parametri tehnici Tabelul transformatorului de tip american închis

Număr de serie	Articol	Unitate	Parametri tehnici
1	Tensiune nominală	kv	10/0,4
2	Tensiune de funcționare maximă	kv	12
3	Frecvență nominală	Hz	50
4	Capacitate nominală	Kva	150-1600
5	Frecvența puterii de 1 min	kv	35
6	Tensiune cu impuls de fulgere	kv	75
7	Metoda de răcire		Onan
8	Curentul de rupere a siguranței de rezervă de înaltă tensiune	kA	50
9	Curentul de rupere a siguranței plug-in	kA	2.5
10	Temperatura mediului	℃	-35 ~ 40
11	Temperatura admisibilă a bobinei crește	℃	65
12	Reglarea tensiunii fără sarcină		± 5% sau ± 2*2,5%
13	Nivel de zgomot	DB	50
14	Grad IP		IP43

● Dimensiunea conturului transformatorului închis de tip american

ZBW-12 American Type Transformer Dimensiuni standard
Capacitate (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
