American Type Subtection anexat

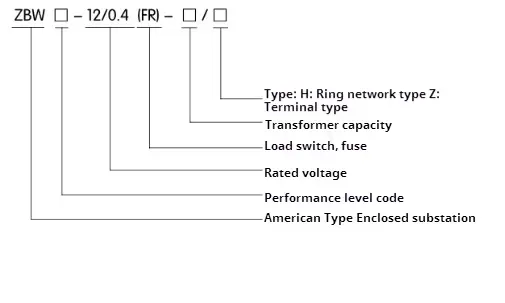

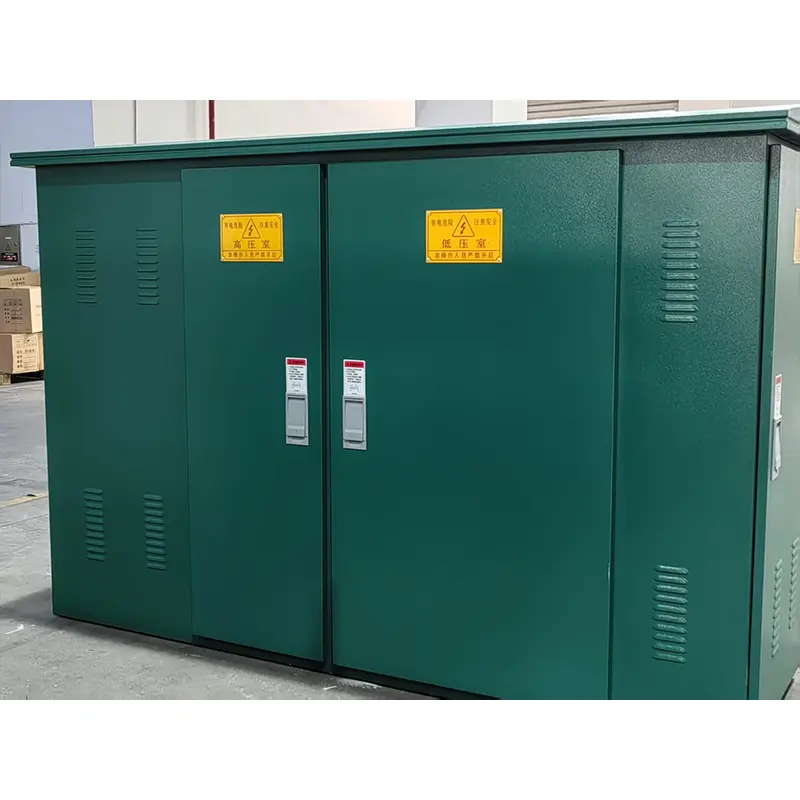

● Model Semnificația tipului ZBW-12 Tipul American Substație închisă

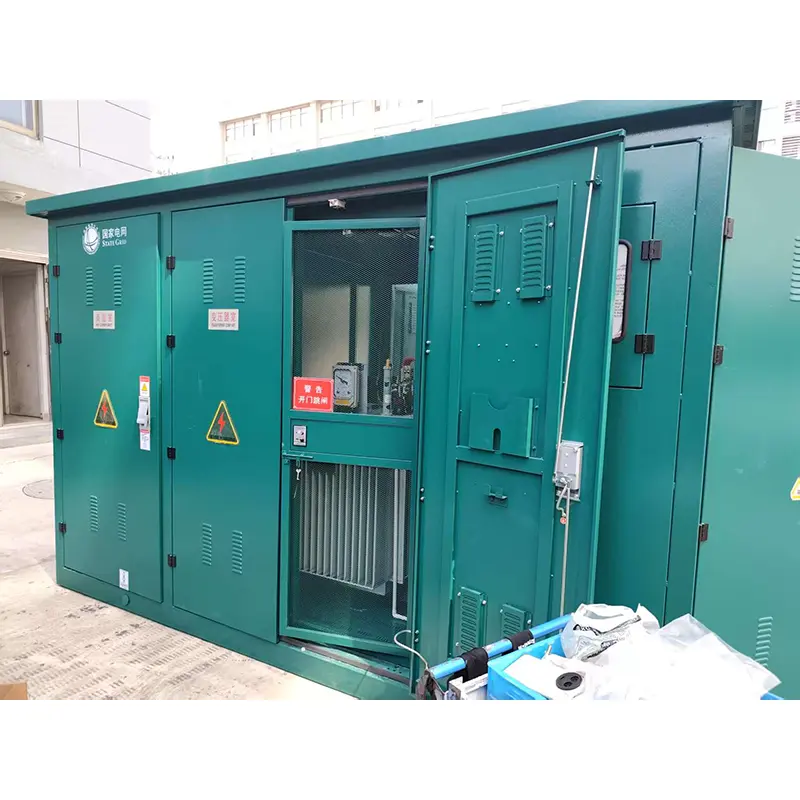

● Caracteristicile structurii de stație închisă de tip american

1. Substația închisă de tip american adoptă o structură compactă, volum mic, doar aproximativ 1/3 ~ 1,5 din transformatorul intern european de cutii cu aceeași capacitate, reducând foarte mult spațiul podelei.

2. Structura complet sigilată și complet izolată, nu este necesară o distanță de izolare, iar siguranța personală este protejată în mod fiabil.

3. Substația de tip american închis folosind cabluri de înaltă tensiune atât pentru rețeaua de inele, cât și pentru terminal, cu modul de alimentare flexibil și pentru fiabilitate ridicată.

4. Performanță excelentă a transformatorului: pierderi scăzute, zgomot scăzut și creștere scăzută a temperaturii; Capacitate puternică de suprasarcină, rezistență la scurtcircuit și rezistență la impact.

5. îndeplinește toate tipurile de cerințe de feed-out de joasă tensiune, care pot fi selectate în funcție de schemă sau proiectate de către tine;

6. Există două tipuri de capete de cablu: mufa de cot 200a și 600 un conector de cablu fix de tip „T”, ambele care pot fi echipate cu un prag de oxid de zinc complet izolat. Capul de cablu de tip 200a poate fi conectat și deconectat cu sarcină și poate juca, de asemenea, rolul comutatorului de izolare.

● Fuse

Partea de înaltă tensiune a stației închise de tip american este prevăzută cu o protecție completă a gamei prin conectarea în serie a siguranței de protecție de rezervă și siguranța plug-in, care este simplă în principiu, economică și fiabilă; Siguranța de protecție a backup-ului este o siguranță de limitare a curentului de înaltă tensiune, imperimentată cu ulei, cu o capacitate mare de rupere. Doar atunci când transformatorul nu reușește intern, siguranța plug-in este echipată cu o siguranță dublă sensibilă, care poate oferi o protecție dublă a curentului și a temperaturii. După ce siguranța dublă sensibilă este suflată, miezul siguranței poate fi înlocuit cu ușurință pe site.

● Secvența de structură și funcționare

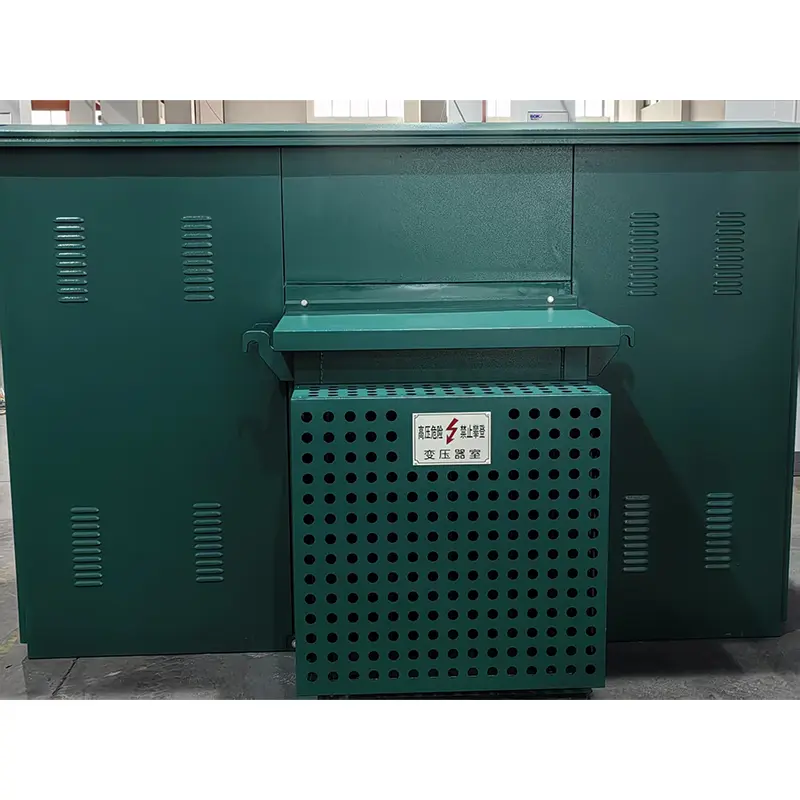

1. Aspectul

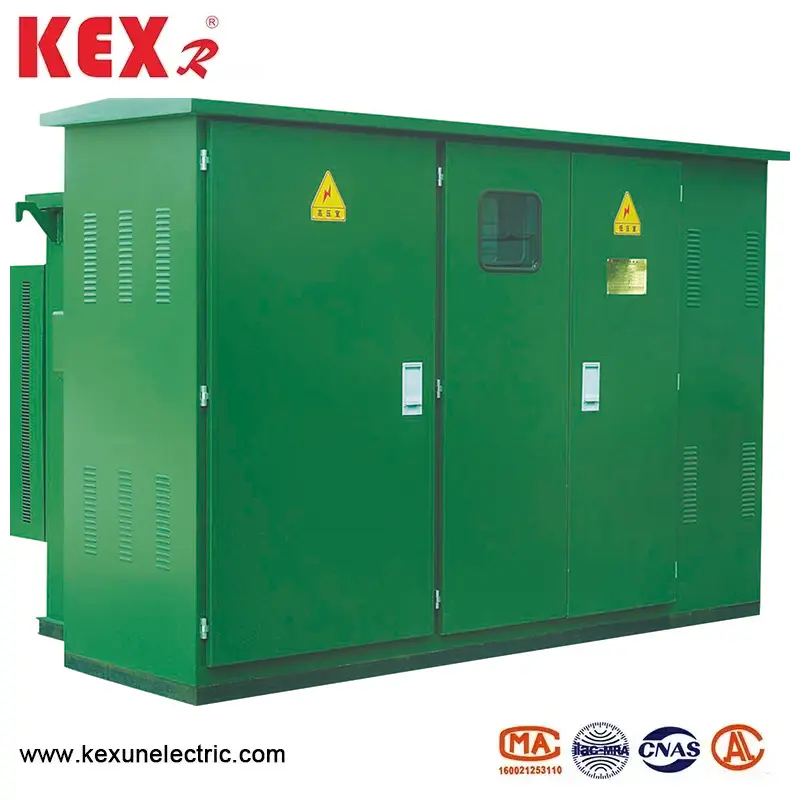

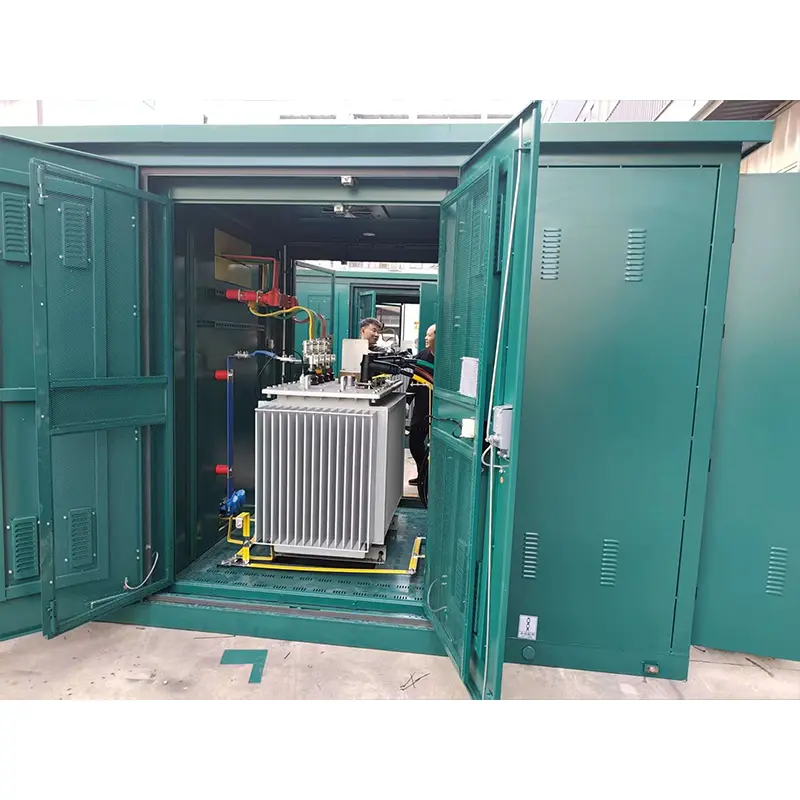

Pentru forma și structura de 10kV ZBW-12 American Type Subtecție, a se vedea Figura 2 și Figura 3. Rezervorul de ulei este împărțit în două părți: partea superioară este rezervorul de ulei de înaltă tensiune, iar partea inferioară este rezervorul de ulei transformator. Cele două părți sunt conectate electric doar electric, dar uleiul este blocat. Diagrama schematică este prezentată în figura 1, în care liniile „I” și „I” sunt alimentare cu rețea de buclă, ramurile „ll” sunt ramuri transformatoare, iar „V” este o ieșire de joasă tensiune. Substația poate fi utilizată atât în ​​sistemul de alimentare a rețelei de apel, cât și în sistemul terminal, iar conversia este foarte convenabilă. Feed -ul liniei și ramura „Lⅲ” este comutată cu comutatorul de încărcare al rețelei de inele. În același timp, terminalul de intrare al părții de înaltă tensiune a transformatorului este echipat cu siguranțe de protecție de rezervă și siguranțe plug-in pentru a proteja defectul de scurtcircuit și supraîncărcarea și protecția depășită a ramurii. În același timp, pot fi instalate și dispozitive de afișare de înaltă tensiune și arestatori de trăsnet. Capătul de joasă tensiune a transformatorului este ieșit după trecerea printr-un contor și un întreruptor de joasă tensiune.

● Dimensiunile și greutatea Substației închise de tip ZBW-12 American

2. Siguranță de protecție de rezervă

Este conectat în serie cu siguranța plug-in în ramura transformatorului (vezi R1 și R2 din figura 2) pentru a forma o siguranță de protecție cu rază completă. Acesta suflă doar atunci când există o defecțiune de scurtcircuit în interiorul stației, deci probabilitatea de a sufla este foarte mică. Este instalat în rezervorul de ulei superior, iar rezervorul de ulei trebuie deschis dacă trebuie actualizat.

3. Siguranță plug-in

◆ Nucleul său de topire are sensibilitate dublă (temperatură și curent), adică se topește atunci când partea de încărcare eșuează (suprasarcină sau temperatură excesivă). Siguranța plug-in și siguranța de protecție de rezervă sunt utilizate în serie, ceea ce poate proteja întreaga gamă de la curent mic (de mai multe ori în) la curent mare (mai multe zeci de kiloampere), iar curentul maxim de rupere este de 50ka.

◆ Potrivirea rezonabilă a siguranței de rezervă și a siguranței plug-in afectează în mod direct performanța întregii stații. Consultați tabelul următor pentru o parte din Ghidul de selecție a siguranței în stația de tip American de 10kV, de tip american, pentru referință. Notă: Nu este potrivit pentru alte tipuri de stații.
