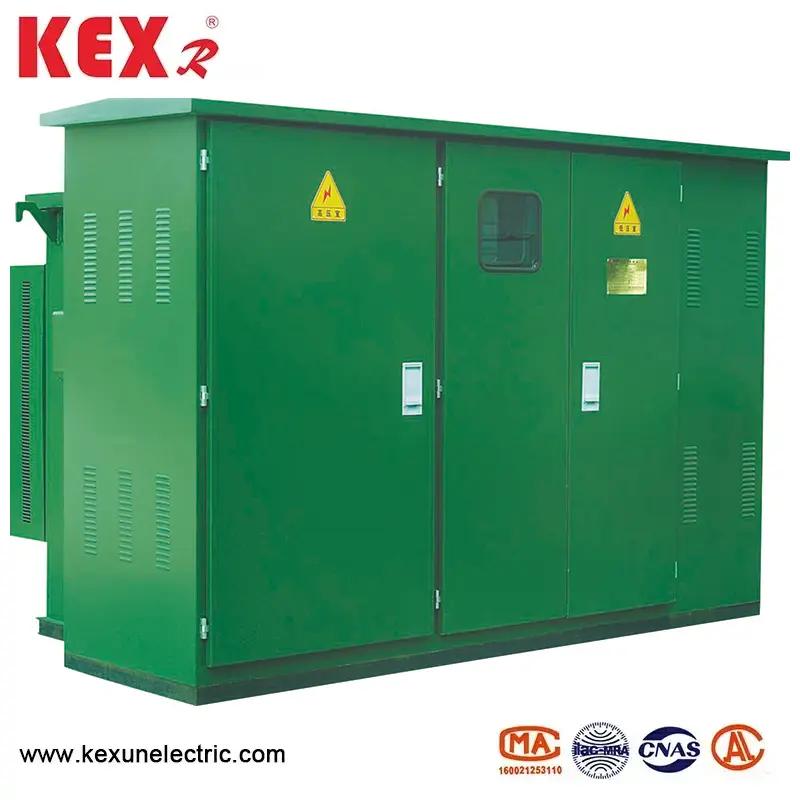

Transformator compact de tip american

● Analiza modelului transformatorului de tip american compact

－Z: tip combinat

－B: stația

－W: în aer liber

－12: tensiune nominală 12kv

● Poziționarea produsului compact de tip American de tip:

◆ Soluție integrată de distribuție compactă în aer liber

◆ Potrivit pentru rețele de distribuție urbană, parcuri industriale și noi proiecte energetice.

◆ Respectă cu standardul GB/T 17467 (echivalent cu IEC 62271-202).

◆ Camera de înaltă tensiune

● Caracteristici structurale

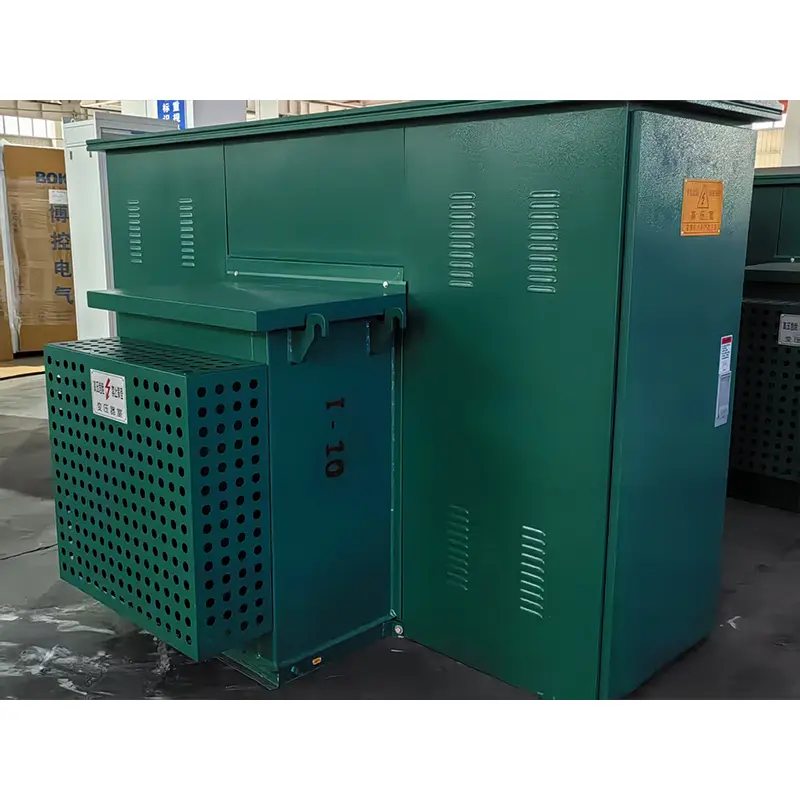

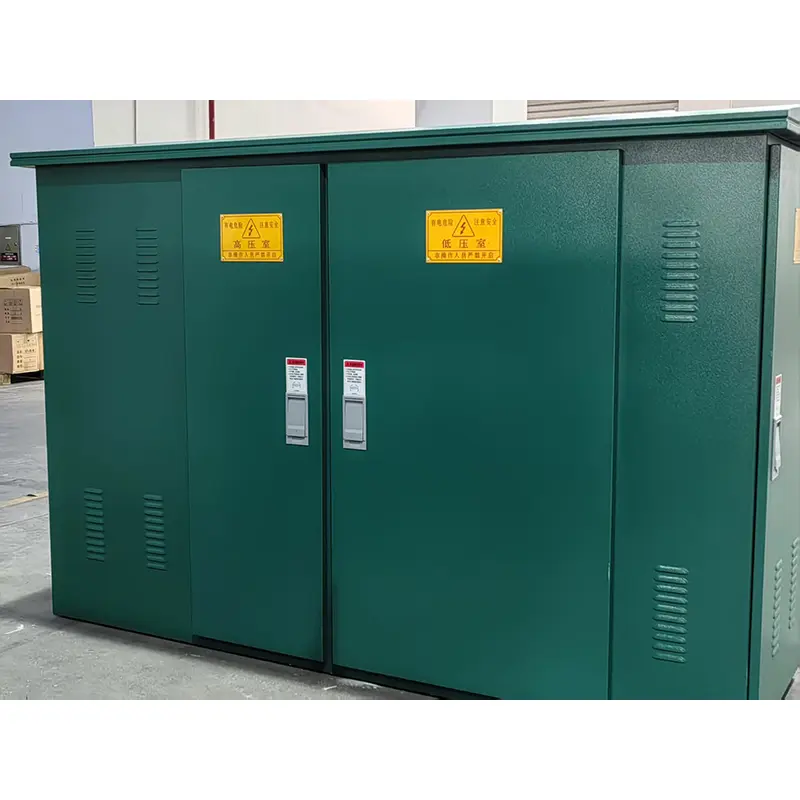

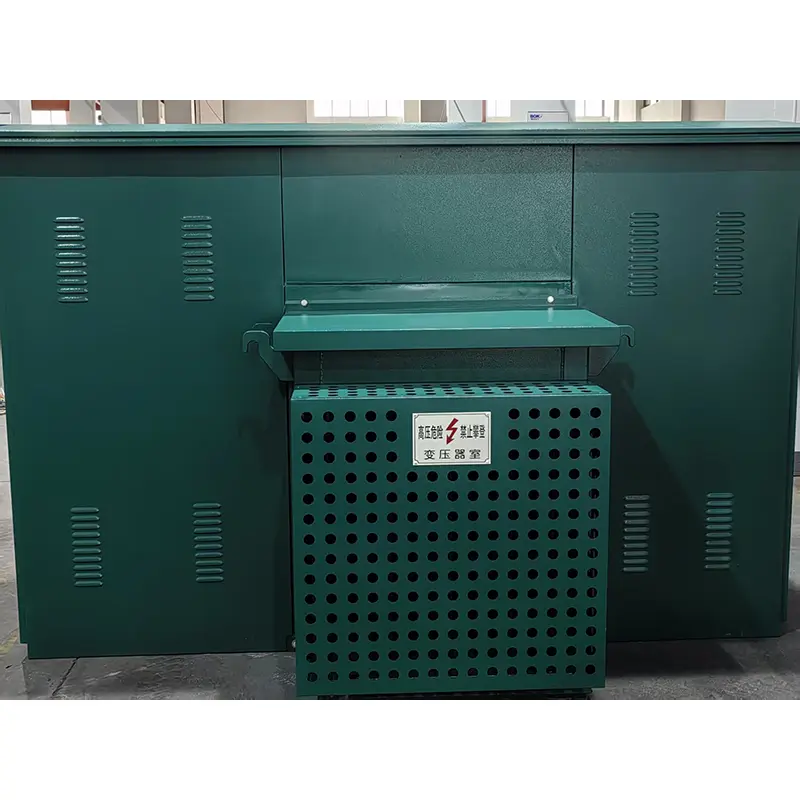

Proiectare cutia:

▶ Transformatorul compact de tip american adoptă placă de oțel anticoroziv cu două straturi (grosime ≥2mm)

▶ Inter -strat de izolare termică (spumă poliuretanică, conductivitate termică ≤ 0,025 W/M K)

▶ Protecție grad IP34D (protecție la ploaie/protecție a animalelor mici)

Optimizarea aspectului:

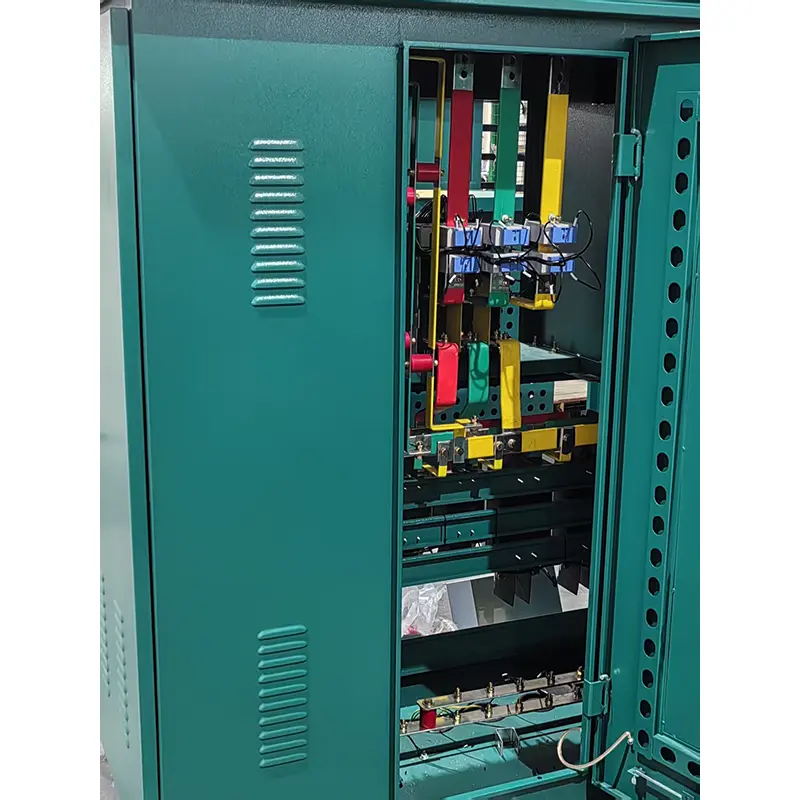

▶ Compartimente independente pentru camera de înaltă tensiune, camera transformatoarelor și camera de joasă tensiune.

▶ Lățimea canalului de întreținere ≥800mm

▶ Sistem de ventilație forțat de vârf (pornirea și oprirea controlului temperaturii)

● Condiții de mediu ale transformatorului compact de tip american folosind

◆ Temperatura ambiantă: temperatura maximă +40 ℃, temperatura minimă-30 ℃;

◆ Altitudine: Transformatorul compact de tip American ZBW-12 trebuie instalat în locul sub 4000m;

◆ Viteza vântului: echivalent cu 34m/s (nu mai mult de 700pa);

◆ Umiditate: umiditatea relativă zilnică medie nu este mai mare de 95%; Valoarea lunară a umidității relative nu este mai mare de 95%;

◆ Strângerea de șoc: accelerația orizontală nu este mai mare de 0,4 m/s2, iar accelerația verticală nu este mai mare de 0,15m/s² ；;

◆ Înclinarea site -ului de instalare: Site -ul de instalare a înclinației Transformatorului compact de tip american ar trebui să fie mai mic decât;

◆ Mediul de instalare: aerul înconjurător al transformatorului compact de tip american nu este în mod evident poluat de gazele corozive și combustibile și nu există vibrații violente la locul de instalare;

◆ Când comandați acest produs dincolo de condițiile de mai sus, puteți negocia cu compania noastră.

◆ American Type Compact Transformer Parametri tehnici
